Bagaimana Memilih Perlengkapan Rawatan Haba Relau Vakum/Peralatan Rawatan Haba?
Berita Industri
Dec 23, 2025

Bagaimana Memilih Perlengkapan Rawatan Haba Relau Vakum/Peralatan Rawatan Haba?

Cara Memilih Relau Vakum Alat Rawatan Haba ? Panduan Padanan Bahan & Proses

Relau vakum lekapan/peralatan rawatan haba ialah sistem sokongan khusus yang digunakan dalam proses seperti rawatan haba vakum, pematerian vakum dan pensinteran vakum. Mereka beroperasi dalam persekitaran unik tekanan yang sangat rendah (malah vakum ultra-tinggi) dan suhu tinggi, dengan prinsip reka bentuk yang pada asasnya berbeza daripada untuk lekapan relau terkawal atmosfera atau atmosfera.

Keperluan teras adalah: Untuk mengekalkan kestabilan di bawah keadaan vakum suhu tinggi, tanpa meruap atau mencemarkan bahan kerja dan ruang relau, sambil memastikan pemanasan seragam.

I. Ciri Teras dan Cabaran Ketat
1. Volatiliti Amat Rendah (Keperluan Utama): The lekapan relau bahan mesti mempunyai tekanan wap yang sangat rendah pada suhu tinggi dan di bawah vakum yang tinggi. Sebarang bahan meruap secara langsung akan mencemarkan persekitaran relau yang bersih, terpeluwap pada dinding sejuk (biasanya jaket yang disejukkan dengan air), menjejaskan integriti vakum, dan boleh memendap pada permukaan bahan kerja, yang berpotensi menyebabkan penolakan produk (cth., menjejaskan kualiti pematerian, merendahkan sifat aloi super).

2. Kekuatan Rayapan Suhu Tinggi yang Cemerlang: Relau vakums are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). Perlawanan mesti menyokong beban pada suhu ini untuk tempoh yang lama tanpa ubah bentuk yang ketara.

3. Kestabilan dan Kebersihan Kimia Cemerlang: Bahan itu sendiri hendaklah sangat tulen, bebas daripada kekotoran takat lebur rendah (cth., zink, kadmium, plumbum). Permukaan mestilah bersih, bebas daripada minyak, lembapan dan sisa oksida, kerana bahan ini boleh meruap dengan kuat di bawah vakum.

4. Ciri-ciri Sinaran Terma Tinggi: Dalam persekitaran vakum, pemindahan haba bergantung hampir sepenuhnya kepada sinaran. Oleh itu, keadaan permukaan (emisiviti) bahan lekapan dan reka bentuk strukturnya adalah penting untuk mencapai pemanasan seragam bahan kerja.

5. Pekali Pengembangan Terma (CTE) yang dipadankan: Perbezaan dalam pengembangan haba antara lekapan dan bahan kerja semasa pemanasan dan penyejukan menghasilkan tekanan, yang boleh menyebabkan herotan bahan kerja atau kerosakan lekapan.

II. Pemilihan Bahan Utama
Pilihan bahan untuk relau vakum lekapan rawatan haba adalah teras reka bentuk mereka dan menentukan kejayaan atau kegagalan proses.

1. Grafit:

  • Kelebihan:
    • Kekuatan suhu tinggi yang luar biasa: Kekuatan sebenarnya meningkat pada suhu tinggi (>1000°C).
    • Rintangan kejutan haba yang baik.
    • Pekali pengembangan haba yang rendah, memberikan kestabilan dimensi.
    • Mudah dimesin ke dalam bentuk yang kompleks.
    • Kos yang agak rendah.
  • Kelemahan:
    • Membakar dengan kuat dalam atmosfera atau udara yang mengoksida, mengehadkan penggunaan kepada vakum atau persekitaran gas lengai tulen.
    • Merupakan bahan berliang dan boleh menyerap gas dan lembapan, memerlukan penaik yang teliti.
    • Karbon boleh meresap ke dalam bahan kerja tertentu (cth., aloi super, keluli tahan karat), menyebabkan "karburisasi," yang mengubah sifat bahan (kadang-kadang dikehendaki, selalunya memudaratkan).
  • Aplikasi: Digunakan secara meluas dalam pensinteran vakum (karbid bersimen, seramik), rawatan haba vakum suhu tinggi (>1100°C), pemprosesan bahan komposit C/C.

2. Molibdenum dan Tungsten:

  • Kelebihan:
    • Takat lebur yang sangat tinggi (Mo: 2620°C; W: 3420°C), kekuatan suhu tinggi yang sangat baik.
    • Tekanan wap yang sangat rendah, sangat tulen.
    • Kekonduksian elektrik dan haba yang baik.
  • Kelemahan:
    • Mahal.
    • Sangat terdedah kepada pengoksidaan pada suhu tinggi (membentuk oksida meruap), hanya boleh digunakan dalam vakum atau gas lengai ketulenan tinggi.
    • Rapuh, sukar dimesin.
    • CTE yang agak rendah, memerlukan pemadanan yang teliti dengan bahan kerja.
  • Aplikasi: Komponen sokongan, elemen pemanasan dan perisai haba untuk rawatan haba vakum suhu tertinggi, pertumbuhan kristal tunggal dan pematerian suhu tinggi.

3. Aloi Logam Refraktori (cth., TZM: aloi Titanium-Zirkonium-Molibdenum):

  • Menawarkan suhu penghabluran semula yang lebih baik dan kekuatan suhu tinggi berbanding molibdenum tulen, dengan prestasi unggul tetapi kos yang lebih tinggi.

4. Seramik:

  • Jenis Biasa: Alumina (Al₂O₃), Zirkonia (ZrO₂), Boron Nitride (BN), Silicon Carbide (SiC).
  • Kelebihan:
    • Kelalaian kimia yang melampau, hampir tidak reaktif dengan mana-mana bahan kerja.
    • Tiada volatilisasi, tiada pencemaran, menawarkan kebersihan tertinggi.
    • Kestabilan bentuk pada suhu tinggi.
  • Kelemahan:
    • Rintangan kejutan haba yang rapuh dan agak lemah (dengan pengecualian seperti BN dan beberapa gred SiC).
    • Kos pemesinan yang tinggi, sukar untuk membuat struktur yang kompleks.
  • Aplikasi: Untuk aplikasi yang memerlukan kebersihan tertinggi, seperti dalam industri semikonduktor, dan rawatan haba vakum atau pematerian aloi titanium aeroangkasa dan aloi super.

5. Superaloi (cth., Inconel 600/601/617, Haynes 230):

  • Digunakan dalam julat vakum suhu sederhana hingga rendah (<1150°C). Skala chromia padat yang terbentuk pada permukaannya agak stabil dalam vakum, dan ia menawarkan kekuatan tinggi, membolehkan struktur kompleks.
  • Kos yang lebih rendah daripada molibdenum dan tungsten.

III. Jenis Utama dan Perkara Utama Reka Bentuk
1. Jenis Galas Beban Tujuan Am:

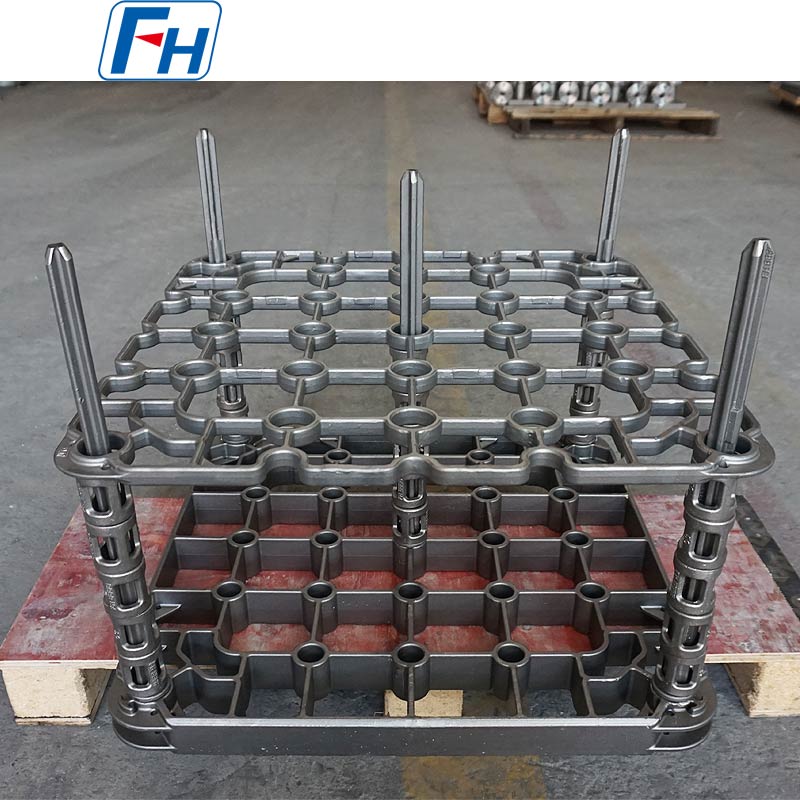

  • Plat Grafit/Molibdenum, Bot: Untuk membawa bahagian pukal atau kecil.
  • Perkara Utama Reka Bentuk: Reka bentuk ringan untuk mengurangkan jisim haba; slot atau riser di bahagian bawah untuk meningkatkan luas permukaan berseri.

2. Lekapan dan Acuan Khusus:

  • Lekapan/ Alatan Memateri Vakum : Dimesin ketepatan daripada grafit atau seramik untuk pemasangan bahagian yang tepat. Reka bentuk mesti mempertimbangkan laluan aliran pengisi braze, penyelenggaraan celah kapilari dan mengelakkan kesesakan akibat ketidakpadanan CTE.
  • Lekapan Anti-Herotan / Perkakas : Untuk komponen berdinding nipis yang besar (cth., selongsong), diperbuat daripada grafit atau aloi super untuk memberikan sokongan atau kekangan di lokasi utama.

3. Elemen Pemanas dan Perisai Haba (Walaupun bukan lekapan langsung, ia adalah komponen sistem kritikal):

  • Bahan: Grafit, molibdenum, tungsten.
  • Peranan: Tentukan keseragaman suhu relau. Reka bentuk dan susun aturnya secara langsung mempengaruhi pemanasan bahan kerja.

IV. Amalan Terbaik Reka Bentuk
1. Reka Bentuk Sinaran "Badan Hitam": Optimumkan bentuk lekapan untuk membentuk rongga yang kondusif kepada sinaran seragam. Contohnya termasuk menggunakan perisai haba berlubang atau mereka bentuk struktur pemantul berbilang lapisan.

2. Minimumkan Kawasan Hubungan: Gunakan titik, garisan atau sentuhan kawasan kecil untuk mengurangkan kecerunan suhu setempat yang disebabkan oleh pengaliran haba dan untuk mengelakkan ikatan/kimpalan antara bahan kerja dan lekapan.

3. Reka bentuk "Padanan Termal": Untuk pemasangan berbilang lapisan (cth., komponen brazed), kira dengan teliti jujukan pengembangan haba setiap lapisan bahan, dan reka bentuk struktur yang membenarkan pengembangan bebas atau mempunyai keupayaan pampasan.

4. Pra-kondisi yang menyeluruh: Semua lekapan (terutamanya grafit dan molibdenum) mesti menjalani pembakar vakum suhu tinggi yang dilanjutkan (di atas suhu proses) sebelum digunakan pertama kali untuk mengeluarkan gas terjerap dan kekotoran.

5. Lekapan Khusus untuk Kegunaan Khusus: Elakkan pencemaran silang dengan tidak mencampurkan lekapan. Sebagai contoh, lekapan yang digunakan untuk aloi titanium tidak boleh digunakan untuk aloi super untuk mengelakkan tindak balas antara logam yang berbahaya (cth., antara Ti dan Al).

V. Penggunaan, Penyelenggaraan dan Keselamatan
1. Pembersihan Tegas: Lekapan mesti dibersihkan secara ultrasonik dengan pelarut seperti etanol kontang atau aseton sebelum dan selepas digunakan, diikuti dengan pengeringan sepenuhnya.

2. Tangani dengan Berhati-hati: Lekapan grafit dan seramik sangat rapuh dan memerlukan pengendalian yang sangat berhati-hati.

3. Pemeriksaan Berkala: Periksa bahagian grafit untuk retak dan spalling; periksa bahagian logam untuk pengoksidaan dan ubah bentuk.

4. Kawalan Suasana: Pastikan ketulenan dan kekeringan suasana proses (cth., argon ketulenan tinggi) untuk melindungi lekapan daripada pengoksidaan yang tidak disengajakan.

5. Keselamatan Diutamakan: Larangan sama sekali mendedahkan lekapan grafit kepada udara atau atmosfera yang kaya dengan oksigen pada suhu tinggi, kerana risiko letupan dan kebakaran.

Ringkasan
Relau vakum fixtures / Perkakas ialah antara muka kritikal yang menghubungkan persekitaran proses ultra-tinggi ketulenan dengan produk berprestasi tinggi. Ia bukan sekadar sokongan fizikal tetapi merupakan penjaga kemurnian proses, pembentuk medan haba, dan penjamin ketepatan bahan kerja.

Logik teras untuk pemilihan dan reka bentuk mereka ialah: Untuk membuat pertukaran antara grafit (ekonomi, suhu tinggi), logam refraktori (suhu sangat tinggi, ketulenan tinggi), seramik (ultra-bersih, lengai), dan aloi khas (struktur kompleks, suhu sederhana), berdasarkan suhu proses, bahan bahan kerja (kepekaan karbon), dan keperluan kebersihan.

Melabur dalam direka dan diselenggara dengan betul lekapan relau vakum adalah prasyarat yang diperlukan untuk memastikan kejayaan rawatan haba bernilai tambah tinggi dalam bidang seperti aeroangkasa, semikonduktor dan alat pemotong premium. Ia mewakili pemahaman yang mendalam dan penguasaan had bahan dan proses.
