Bagaimana untuk memilih gred tuangan keluli tahan haba yang betul untuk relau industri?

Kecerunan Suhu: Kriteria Pemilihan Utama

Suhu sebenar komponen di dalam relau industri biasanya 50°C hingga 150°C lebih tinggi daripada suhu bahan kerja, dan jenis sumber haba (minyak berat, gas atau elektrik) secara langsung mempengaruhi keseragaman pengagihan suhu. Kemerosotan prestasi keluli tahan haba tidak linear tetapi menunjukkan titik ambang kritikal:

• 650°C hingga 900°C Zon Bahaya : Julat ini ialah jalur suhu sensitif untuk kerpasan fasa-σ (FeCr sebatian antara logam). Untuk aloi siri Fe-Cr-Ni (seperti HH, HK), jika keseimbangan komposisi tidak betul, tenaga hentaman mungkin berkurangan lebih daripada 30% selepas servis jangka panjang pada 750°C. Oleh itu, bagi komponen yang beroperasi dalam julat suhu ini di bawah pemuatan kitaran (seperti plat parut dalam penyejuk klinker), aloi siri Fe-Ni-Cr dengan struktur mikro austenit fasa tunggal (seperti HP, HT) harus diutamakan, atau unsur nitrogen dan nadir bumi perlu ditambah untuk menghalang pemendakan fasa-σ.
• 1000°C dan Di Atas Ambang Rintangan Pengoksidaan : Kandungan kromium mestilah ≥20% untuk membentuk filem pelindung Cr₂O₃ padat. Menurut standard GB/T 8492-2014, ZG40Cr25Ni20 (biasanya dikenali sebagai "2520") mengandungi 23% hingga 27% Cr dan boleh beroperasi secara stabil pada 1150°C. Keluli tahan karat 304 biasa (18Cr-8Ni) tidak mencukupi dalam kandungan kromium dan akan mengalami spalling pengoksidaan apabila digunakan jangka panjang melebihi 800°C, dan tidak boleh digantikan dengan keluli tuangan tahan haba khusus.
• Hubungan Kuantitatif Antara Suhu dan Kadar Pengoksidaan : Untuk setiap kenaikan suhu 100°C, kadar pengoksidaan mungkin berganda. Pertambahan berat pengoksidaan tahunan keluli tahan karat 310S adalah lebih kurang 1.2 mg/cm² pada 1000°C, tetapi nilai ini mungkin melebihi 2.4 mg/cm² pada 1100°C. Ini bermakna meningkatkan suhu perkhidmatan HK40 daripada 1050°C kepada 1150°C boleh mengurangkan hayat pengoksidaannya lebih daripada 50%.

Sempadan Aplikasi Suhu untuk Gred Biasa

Suasana Relau: Faktor Serangan Kimia yang Diabaikan

Atmosfera relau industri boleh dikelaskan kepada enam jenis: pengoksidaan, pengurangan, neutral, mengandungi sulfur, pengkarburan, dan vakum. Jenis atmosfera secara langsung menentukan mod kegagalan unsur mengaloi:

Atmosfera Mengoksida dan Mengandungi Sulfur

Kromium ialah unsur asas untuk rintangan pengoksidaan dalam semua aloi tahan haba. Filem pelindung Cr₂O₃ yang terbentuk adalah penting dalam mengoksidakan atmosfera. Walau bagaimanapun, wap air dengan ketara mempercepatkan pengoksidaan aloi besi tinggi , dengan kesan yang agak kurang pada aloi nikel tinggi. Dalam atmosfera yang mengandungi sulfur, sulfida menembusi filem oksida menyebabkan kakisan sinergistik "pengoksidaan sulfidasi". Dalam kes sedemikian, siri HL (29Cr-20Ni) dengan kromium tinggi dan nikel rendah harus dipilih, kerana rintangan sulfidasinya lebih baik daripada siri HK.

Suasana Karburasi dan Habuk Logam

Dalam suasana pengkarburan (seperti persekitaran keretakan metana atau propana), atom karbon menyusup ke dalam matriks keluli membentuk karbida rapuh. Apabila kandungan karbon melebihi 2%, kebanyakan aloi tahan haba kehilangan kemuluran sepenuhnya pada suhu bilik. Siri HP, disebabkan kandungan nikelnya yang tinggi (33% hingga 37%) yang mengurangkan keterlarutan karbon maksimum, menjadi pilihan pilihan untuk komponen relau pengkarbonan. Untuk "pembuangan habuk logam" yang lebih teruk — kakisan karbon bencana yang berlaku sekitar 600°C — pengalaman menunjukkan bahawa aloi nikel tinggi seperti RA333 dan Supertherm gred tuang berprestasi terbaik, manakala RA330 dan 801H berprestasi lebih teruk dalam persekitaran ini.

Vakum dan Mengurangkan Atmosfera

Dalam hidrogen atau atmosfera ammonia yang retak, kemerosotan penyahkarburan mesti dielakkan. Gred dengan kandungan karbon sederhana (0.35% hingga 0.50%) dan unsur pembentuk karbida yang stabil (seperti Nb, W) harus dipilih. Dalam gred HP-Nb yang diubah suai, niobium membentuk NbC dengan karbon, menghalang penyusutan kromium pada sempadan butiran dan menghalang pereputan hidrogen.

Keadaan Beban: Daripada Sokongan Statik kepada Keletihan Terma Dinamik

Mod kegagalan tuangan keluli tahan panas dalam relau industri bergantung bukan sahaja pada suhu dan atmosfera, tetapi juga berkait rapat dengan jenis beban:

Kekuatan Pecah dan Rintangan Rayapan

Untuk komponen di bawah beban statik jangka panjang (seperti tiub relau dan penyangkut), standard ISO 204:2018 memerlukan: pada tekanan 800°C dan 100 MPa, masa pecah rayapan mesti melebihi 100,000 jam. HP40 (25Cr-35Ni) mempamerkan kekuatan pecah yang jauh lebih tinggi daripada HK40 pada 900°C, kerana kandungan nikelnya yang lebih tinggi menstabilkan matriks austenit dan menggalakkan penyebaran karbida halus M₂₃C₆. Jika suhu operasi meningkat kepada 950°C dengan tegasan 50 MPa, aloi berasaskan nikel seperti Inconel 617 memerlukan hayat pecah ≥50,000 jam, di mana keluli tahan haba berasaskan besi hampir tidak dapat memenuhi keperluan.

Keletihan Terma dan Kejutan Terma

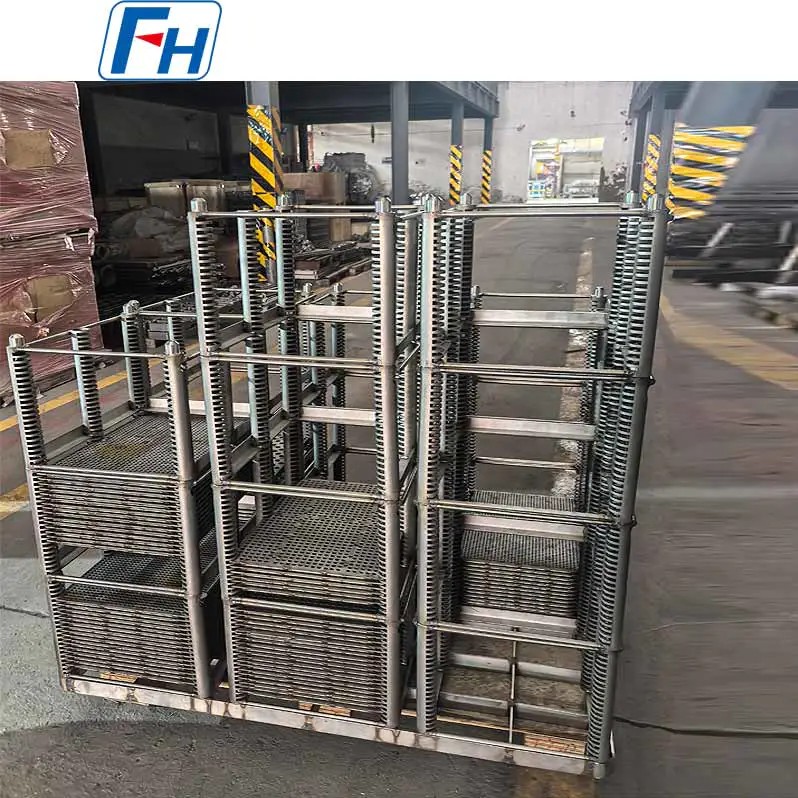

Untuk komponen yang mengalami kitaran permulaan/tutup yang kerap atau turun naik suhu (seperti dulang rawatan haba dan tiub berseri), kelesuan haba ialah mod kegagalan utama. Melalui 1,000 kitaran haba antara 20°C dan 800°C, kadar pertumbuhan retak boleh dinilai. HH Jenis 1, disebabkan kandungan ferit separanya, mempamerkan kemuluran yang lebih baik di bawah keadaan sedemikian daripada Jenis 2 austenit sepenuhnya; manakala siri HT (15Cr-35Ni), kerana kandungan nikelnya yang tinggi, mempunyai rintangan kejutan haba terbaik dan boleh beroperasi sehingga 1150°C dalam keadaan pengoksidaan dan 1100°C dalam keadaan mengurangkan.

Haus dan Kesan Mekanikal

Dalam persekitaran dengan hakisan bahan seperti tanur berputar simen dan relau aci pelet, rintangan haus mesti dipertingkatkan berdasarkan rintangan haba. Untuk ZG40Cr25Ni20, kandungan karbon boleh ditingkatkan kepada 0.40% hingga 0.50%, atau surih molibdenum (0.5% hingga 1.0%) boleh ditambah untuk membentuk karbida keras. Selepas menggantikan keluli karbon biasa dengan ZG40Cr25Ni20 dalam lapisan tanur simen, hayat perkhidmatan dilanjutkan daripada 6 bulan kepada 3 tahun, menunjukkan sepenuhnya peningkatan eksponen yang dibawa oleh pemilihan bahan yang betul kepada hayat perkhidmatan.

Sistem Standard dan Amalan Kejuruteraan dalam Pengoptimuman Komposisi

Terdapat perbezaan sistematik dalam spesifikasi komposisi untuk keluli tuang tahan haba antara sistem standard global utama. Memahami perbezaan ini membantu dalam pemilihan bahan yang tepat:

Piawaian Cina (GB/T 8492) dan Penanda Aras Antarabangsa

ZG40Cr25Ni20 yang dinyatakan dalam GB/T 8492-2014 sepadan dengan HK40 dalam ASTM A297, tetapi dengan kandungan nikel minimum yang lebih rendah sedikit (18% hingga 21% berbanding 19% hingga 22%). Piawaian Cina cenderung untuk mengimbangi kehilangan prestasi daripada kandungan nikel yang berkurangan dengan menambahkan unsur nitrogen (N, 0.15% hingga 0.25%) dan nadir bumi (RE), dengan itu mengawal kos. Sebagai contoh, ZG35Cr24Ni7SiN, melalui pengukuhan larutan pepejal nitrogen, mencapai kekuatan suhu tinggi hampir dengan HK40 pada 1050°C, tetapi dengan kos bahan dikurangkan kira-kira 15% hingga 20%.

Pengubahsuaian Siri ASTM A297 HP

Gred HP tradisional (Cr 24% hingga 28%, Ni 33% hingga 37%) telah berkembang menjadi beberapa cabang yang diubah suai:

1. HP-Nb : Penambahan 0.8% hingga 1.2% niobium membentuk Nb(C,N) mendakan, meningkatkan kekuatan pecah pada 1100°C sebanyak 20% hingga 30% sambil meningkatkan kebolehkimpalan.
2. HP-Mo : Penambahan 1.0% hingga 1.5% molibdenum meningkatkan kesan pengukuhan larutan pepejal, sesuai untuk keadaan dengan kakisan sulfidasi ringan.
3. HP-W-Nb : Gabungan penambahan tungsten (0.5% hingga 1.0%) dan niobium, digunakan untuk tiub sinaran relau retak etilena, dengan pengoptimuman sinergistik bagi rintangan pengkarbonan dan rintangan rayapan.

Ujian Komposisi dan Kawalan Kualiti

Penyimpangan komposisi dalam tuangan keluli tahan panas mempengaruhi prestasi dengan ketara. Sebagai contoh, kandungan silikon melebihi 3%, sambil meningkatkan rintangan pengoksidaan, mengurangkan keliatan suhu bilik dengan teruk; kandungan karbon melebihi 0.50% mempercepatkan kerosakkan suhu tinggi. Amalan kejuruteraan mengesyorkan menggunakan Optical Emission Spectrometry (OES) atau Inductively Coupled Plasma (ICP) untuk ujian komposisi, dengan kawalan ralat dalam lingkungan ±0.01%. Untuk komponen kritikal, ujian pengoksidaan 500 jam (GB/T 13303-2020) juga diperlukan, mengira purata kadar pengoksidaan V = (g₂ - g₁) / (S · t), dalam unit g/m²·h.

Tukar Ganti Ekonomi: Kos Kitaran Hayat Daripada Harga Pembelian Awal

Keputusan pemilihan bahan akhir mesti melepasi harga bahan seunit dan mengira Kos Kitaran Hayat (LCC) penuh. Mengambil tiub sinaran relau retak etilena petrokimia sebagai contoh:

• Memilih HK40 menawarkan kos bahan permulaan yang lebih rendah, tetapi memerlukan penggantian setiap 2 hingga 3 tahun disebabkan oleh ubah bentuk rayapan atau kekosongan karburasi, mengakibatkan kerugian penyelenggaraan penutupan besar-besaran.
• Memilih HP-Nb yang diubah suai meningkatkan kos permulaan kira-kira 25% hingga 30%, tetapi hayat perkhidmatan boleh mencapai 5 hingga 7 tahun. Selain itu, disebabkan oleh kadar penipisan dinding yang dikurangkan, penjimatan bahan api daripada kecekapan haba yang dipertingkatkan boleh mencapai dua kali ganda perbezaan kos bahan.

Dalam julat suhu ultra-tinggi 1095°C hingga 1205°C, walaupun aloi berasaskan besi-nikel seperti HL, HU dan HX mempunyai kos permulaan yang lebih tinggi, kekerapan downtime yang dikurangkan dan buruh penyelenggaraan sering memulihkan perbezaan kos bahan dalam tempoh 18 bulan. Oleh itu, intipati pemilihan keluli tahan haba untuk relau industri adalah mencari keseimbangan optimum antara lima dimensi: suhu, suasana, beban, hayat perkhidmatan dan kos , daripada hanya mengejar keterlaluan mana-mana penunjuk tunggal.
