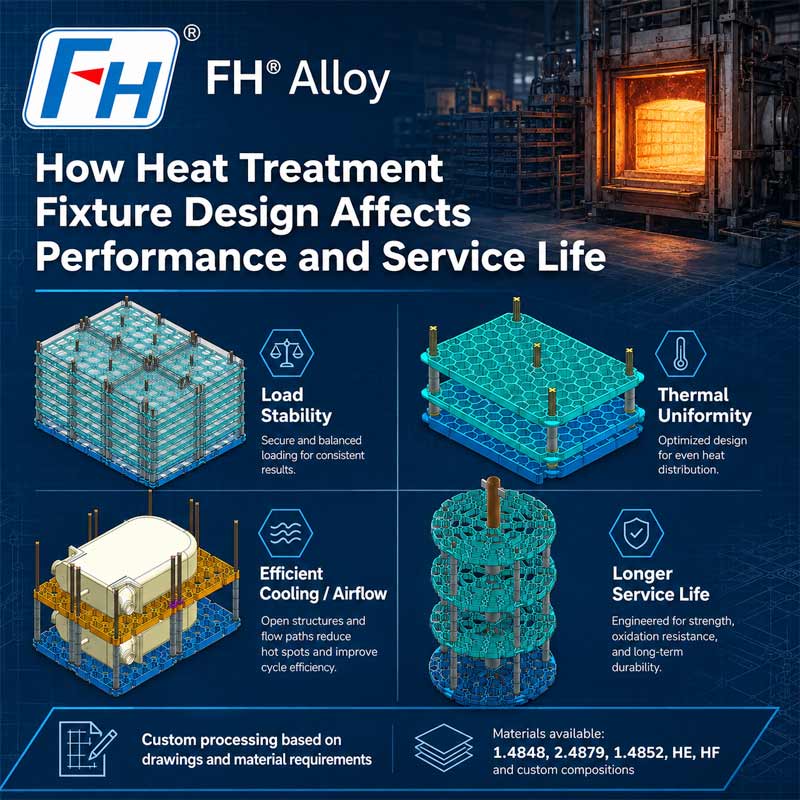

Bagaimana Reka Bentuk Lekapan Rawatan Haba Mempengaruhi Prestasi dan Hayat Perkhidmatan

Memilih bahan yang betul adalah penting semasa pembuatan lekapan rawatan haba , tetapi gred bahan sahaja tidak menentukan berapa lama lekapan akan bertahan.
Dua lekapan yang diperbuat daripada aloi yang sama boleh melakukan dengan sangat berbeza jika mereka:

• Geometri struktur

• Pengagihan beban

• Mata sokongan

• Elaun pengembangan haba

• Ketebalan bahagian

• Susun atur kimpalan

• Kaedah pemuatan


adalah berbeza.
Pada suhu tinggi, lekapan relau mesti membawa beban mekanikal sambil berulang kali mengembang, mengecut, memanaskan dan menyejukkan.
Atas sebab ini, reka bentuk lekapan rawatan haba yang baik harus mengimbangi kekuatan struktur, kestabilan suhu tinggi, kecekapan relau, keperluan pengendalian dan hayat perkhidmatan.
FH® Aloi mengeluarkan bakul rawatan haba, dulang, rak dan lekapan relau tersuai mengikut lukisan pelanggan dan keadaan operasi relau sebenar.

Mengapa Reka Bentuk Lekapan Penting pada Suhu Tinggi
Pada suhu bilik, lekapan mungkin kelihatan tegar dan kuat secara mekanikal.
Di dalam relau industri, bagaimanapun, keadaan berubah.
Suhu tinggi boleh mengurangkan kekuatan bahan dan meningkatkan risiko:

• Ubah bentuk rayap

• Kendur

• Meleding

• Keletihan haba

• retak

• Kehilangan ketepatan dimensi


Reka bentuk yang berfungsi dengan baik semasa beberapa kitaran relau yang pertama mungkin kehilangan bentuknya secara beransur-ansur selepas penggunaan berulang.
Inilah sebabnya mengapa jurutera harus menilai prestasi lekapan di bawah suhu operasi sebenar dan bukannya hanya di bawah keadaan pemuatan suhu bilik.

1. Pengagihan Beban Merupakan Asas Reka Bentuk Lekapan
Salah satu pertimbangan reka bentuk yang paling penting ialah bagaimana beban bahan kerja dipindahkan melalui lekapan.
Pengagihan beban yang lemah boleh mewujudkan tekanan tertumpu di beberapa kawasan sahaja.
Akibat biasa termasuk:

• Lenturan setempat

• Sudut retak

• Kendur cross members

• Ubah bentuk di sekitar titik sokongan


Reka bentuk yang lebih baik mengagihkan jumlah beban merentas berbilang anggota struktur.
Sebagai contoh, daripada membenarkan komponen berat diletakkan pada satu rasuk sempit, lekapan mungkin menggunakan beberapa sokongan bertetulang untuk menyebarkan beban dengan lebih sekata.
Pereka bentuk harus mempertimbangkan:

• Berat setiap bahan kerja

• Jumlah berat kumpulan

• Lekapkan berat diri

• Lokasi pusat graviti

• Jarak antara titik sokongan


Pengagihan beban yang betul boleh mengurangkan ubah bentuk suhu tinggi jangka panjang dengan ketara.

2. Kedudukan Titik Sokongan Boleh Menjejaskan Ubah Bentuk Bahan Kerja
Reka bentuk lekapan bukan sahaja menjejaskan lekapan itu sendiri.
Ia juga boleh mempengaruhi kestabilan dimensi bahan kerja.
Jika titik sokongan tidak diletakkan dengan betul, komponen mungkin berubah bentuk semasa pemanasan kerana beratnya sendiri tidak disokong dengan betul.

Untuk komponen ketepatan, susunan sokongan harus mempertimbangkan:

• Bahagian geometri

• Kawasan dimensi kritikal

• Bahagian nipis atau tidak disokong

• Pusat graviti

• Arah pengembangan terma


Menambah lebih banyak mata sokongan tidak semestinya lebih baik.
Terlalu banyak titik sentuhan tegar boleh menyekat pengembangan haba dan mewujudkan tekanan tambahan.
Objektifnya adalah untuk menyediakan sokongan yang stabil tetapi terkawal.

3. Pengembangan Terma Mesti Dibina Dalam Reka Bentuk
Semua lekapan logam mengembang apabila dipanaskan dan mengecut apabila disejukkan.
Jika pergerakan ini diabaikan, kitaran haba berulang boleh menimbulkan tekanan dalaman.
Masalah biasa termasuk:

• Bingkai herot

• Kimpalan retak

• Pin pengesanan bengkok

• Titik susun yang salah


Reka bentuk lekapan suhu tinggi yang baik mungkin termasuk:

• Kelegaan pengembangan

• Ciri sokongan gelongsor

• Sambungan yang fleksibel

• Mengurangkan kekangan di kawasan tidak kritikal


Penyelesaian yang tepat bergantung pada geometri lekapan dan proses relau.
Elaun pengembangan terma menjadi penting terutamanya untuk lekapan besar dan anggota struktur panjang.

4. Bahagian Geometri Mempengaruhi Kekuatan Suhu Tinggi
Meningkatkan ketebalan boleh meningkatkan kekakuan, tetapi menjadikan setiap komponen lebih berat tidak semestinya penyelesaian terbaik.
Lekapan berat juga menimbulkan keburukan:

• Kos bahan yang lebih tinggi

• Jisim haba yang lebih besar

• Lebih banyak tenaga diperlukan untuk pemanasan

• Muatan relau berguna dikurangkan


Daripada hanya meningkatkan ketebalan, jurutera boleh meningkatkan kekuatan melalui geometri struktur.
Contohnya termasuk:

• Menguatkan tulang rusuk

• Pendakap silang

• Struktur jenis kotak

• Lokasi sokongan strategik

• Corak grid yang dioptimumkan


Kejuruteraan yang baik bertujuan untuk mencapai kekuatan yang diperlukan dengan jisim lekapan praktikal minimum.

5. Kawasan Terbuka Mempengaruhi Kecekapan Pemanasan
Lekapan rawatan haba mesti menyokong komponen tanpa menyekat pemindahan haba yang tidak perlu.
Struktur padat boleh mengurangkan pendedahan langsung bahan kerja kepada:

• Panas berseri

• Suasana relau

• Aliran penyejukan


Atas sebab ini, banyak bakul, dulang dan grid menggunakan struktur terbuka.
Kelebihan mungkin termasuk:

• Keseragaman suhu yang lebih baik

• Tindak balas pemanasan yang lebih cepat

• Peredaran gas yang lebih baik

• Berat lekapan berkurangan


Walau bagaimanapun, meningkatkan kawasan terbuka terlalu banyak boleh melemahkan lekapan.
Oleh itu reka bentuk memerlukan keseimbangan antara:
kecekapan pemindahan haba dan kekuatan mekanikal

6. Reka Bentuk Bakul Memerlukan Lebih Daripada Bingkai Yang Kuat
Bakul rawatan haba biasanya digunakan untuk pemprosesan kelompok.
Reka bentuk mereka harus mempertimbangkan kedua-dua lekapan dan komponen yang dimuatkan di dalamnya.
Faktor penting termasuk:

• Dimensi bakul

• Struktur bawah

• Ketinggian dinding sisi

• Kedudukan pengukuhan

• Kaedah mengangkat

• Kebolehtindan

• Beban maksimum


Untuk beban berat, bahagian bawah bakul selalunya merupakan salah satu kawasan yang paling kritikal.
Tetulang yang tidak mencukupi boleh menyebabkan tapak bakul kendur walaupun rangka luaran kekal utuh.

7. Kerataan Dulang dan Tetulang Berkait rapat
Dulang rawatan haba sering dipilih untuk aplikasi yang memerlukan kedudukan komponen terkawal.
Ubah bentuk dulang boleh mencipta:

• Sokongan bahan kerja yang tidak rata

• Susun yang salah

• Variasi dimensi

• Mengendalikan masalah


Oleh itu, reka bentuk dulang boleh menggunakan:

• Menguatkan tulang rusuk

• Struktur grid

• Sokong kaki

• Meningkatkan kedalaman bahagian


Corak tetulang harus sepadan dengan kawasan pemuatan sebenar dan bukannya ditambah secara rawak.

8. Reka Bentuk Rak Mesti Mengambil kira Kestabilan Menegak
Rak rawatan haba kerap membawa komponen pada beberapa tahap.
Berbanding dengan dulang ringkas, rak memperkenalkan cabaran reka bentuk tambahan.
Ini termasuk:

• Pusat graviti yang lebih tinggi

• Pengembangan haba menegak

• Pemuatan sisi

• Pengagihan bahagian tidak sekata

• Kestabilan struktur semasa pengendalian


Untuk rak tinggi, jurutera harus memberi perhatian khusus kepada:

• Kestabilan asas

• Kekuatan lajur

• Kurung silang

• Jarak aras

• Beban simetri


Rak yang tidak stabil boleh mencipta prestasi relau dan risiko pengendalian.

9. Lekapan Pelakon dan Fabrikasi Memerlukan Pemikiran Reka Bentuk Berbeza
Lekapan rawatan haba boleh dihasilkan melalui tuangan, fabrikasi, atau gabungan kedua-duanya.

Reka Bentuk Lekapan Cast
Pemutus boleh sesuai untuk:

• Struktur grid kompleks

• Pengukuhan bersepadu

• Pengeluaran berulang

• Bahagian struktur suhu tinggi yang tebal


Reka bentuk tuangan harus mempertimbangkan peralihan bahagian dengan teliti untuk mengelakkan kepekatan jisim dan tegasan yang tidak perlu.

Reka Bentuk Lekapan yang Difabrikasi
Lekapan fabrikasi biasanya menggunakan:

• Pinggan

• Bar

• tiub

• joran

• Perhimpunan yang dikimpal


Perhatian reka bentuk harus diberikan kepada:

• Lokasi kimpalan

• Geometri gabungan

• Herotan semasa fabrikasi

• Keletihan suhu tinggi di sekeliling kimpalan


Kedua-dua kaedah ini secara automatik lebih baik. Proses yang sesuai bergantung pada struktur, kuantiti, bahan dan keadaan perkhidmatan.

10. Lokasi Kimpalan Boleh Mempengaruhi Hayat Lekapan
Dalam lekapan rawatan haba yang direka, sambungan kimpalan selalunya merupakan kawasan kritikal.
Kitaran terma berulang boleh meletakkan tekanan di sekitar sambungan yang dikimpal.
Isu yang berpotensi termasuk:

• Keretakan kimpalan

• Kerosakan zon terjejas haba

• herotan tempatan

• Tekanan sisa


Oleh itu, reka bentuk lekapan harus mengelak daripada meletakkan kimpalan yang tidak perlu terus di kawasan tekanan tertinggi apabila praktikal.
Reka bentuk sambungan yang baik, bahan pengisi yang betul, prosedur kimpalan yang betul, dan kawalan dimensi semuanya menyumbang kepada kebolehpercayaan lekapan.

11. Lekapan Boleh Ditindan Memerlukan Ciri Penempatan Stabil
Bakul dan dulang yang boleh disusun boleh meningkatkan penggunaan relau dengan ketara.
Walau bagaimanapun, reka bentuk susunan yang lemah boleh mengakibatkan:

• Pemuatan tidak stabil

• salah jajaran

• Pemindahan beban tidak sekata

• Ubah bentuk setempat


Titik susun harus menyediakan pemindahan beban yang boleh diramal dari satu lapisan lekapan ke lapisan seterusnya.
Pereka bentuk harus mempertimbangkan:

• Penjajaran menegak

• Mengesan geometri

• Kawasan hubungan

• Pengembangan terma

• Toleransi memuatkan


Ini menjadi semakin penting apabila beberapa lapisan lekapan disusun bersama.

12. Kaedah Pengendalian Mesti Dipertimbangkan Semasa Reka Bentuk
Lekapan tidak digunakan hanya di dalam relau.
Ia juga mesti bertahan:

• Memuatkan

• Pengangkutan

• Mengangkat

• Memunggah

• Pengendalian bengkel berulang


Oleh itu, reka bentuk lekapan mungkin perlu memasukkan:

• Titik angkat kren

• Poket garpu

• Mengendalikan

• Mengangkat beams

• Antara muka pengendalian automatik


Ciri-ciri ini mestilah cukup kuat untuk jumlah berat yang dimuatkan.
Reka bentuk pengendalian yang buruk boleh memendekkan hayat lekapan walaupun keadaan relau dikawal dengan baik.

Keperluan Reka Bentuk Lekapan untuk Jenis Relau Berbeza
Sistem relau yang berbeza memerlukan struktur lekapan yang berbeza.

Relau Vakum
Lekapan relau vakum sering menekankan:

• Kestabilan dimensi

• Jisim lekapan rendah

• Pemindahan haba sinaran

• Pembinaan yang bersih

• Sokongan terkawal


Relau Lubang
Lekapan relau lubang biasanya memerlukan:

• Kestabilan beban menegak

• Titik angkat yang boleh dipercayai

• Anggota struktur panjang

• Pengagihan beban terkawal


Relau Perapian Roller
Lekapan yang beroperasi pada penggelek harus mempertimbangkan:

• Kerataan bawah

• Jarak sokongan

• Kenalan penggelek

• Kestabilan dinamik


Relau Karburasi
Reka bentuk mesti mempertimbangkan kedua-duanya:

• Pemuatan mekanikal suhu tinggi

• Suasana proses yang agresif


Reka bentuk struktur yang sama tidak boleh disalin pada semua jenis relau.

Masalah Reka Bentuk Biasa Yang Mengurangkan Hayat Perkhidmatan Lekapan
Lekapan rawatan haba mungkin gagal lebih awal kerana beberapa isu berkaitan reka bentuk.

Contoh biasa termasuk:
Jarak yang berlebihan antara sokongan
Bahagian panjang yang tidak disokong mungkin mengendur pada suhu.
Pemuatan tidak sekata
Berat pekat boleh menyebabkan ubah bentuk setempat.
Pembinaan yang terlalu tegar
Elaun pengembangan yang tidak mencukupi boleh meningkatkan tegasan haba.
Berat lekapan yang berlebihan
Struktur berat meningkatkan jisim haba tanpa semestinya meningkatkan prestasi.
Kawasan susun yang lemah
Geometri sentuhan yang lemah boleh menyebabkan ubah bentuk setempat.
Peletakan kimpalan yang salah
Kawasan dikimpal tekanan tinggi mungkin mengalami keretakan semasa kitaran haba berulang.

Bagaimana Reka Bentuk Yang Baik Dapat Memanjangkan Hayat Perkhidmatan Lekapan
Hayat perkhidmatan yang lebih lama biasanya datang daripada gabungan penambahbaikan dan bukannya satu perubahan.
Reka bentuk lekapan yang lebih baik mungkin termasuk:

• Laluan muatan yang lebih seimbang

• Pengukuhan yang betul

• Elaun pengembangan haba yang lebih baik

• Kepekatan tekanan berkurangan

• Ketebalan bahan yang sesuai

• Kawasan terbuka yang dioptimumkan

• Struktur pengendalian yang boleh dipercayai


Apabila faktor reka bentuk ini digabungkan dengan bahan tahan haba yang betul, prestasi lekapan boleh dipertingkatkan dengan ketara.

Maklumat Diperlukan Sebelum Merekabentuk Lekapan Rawatan Haba Tersuai
Sebelum membangunkan lekapan, pengilang harus memahami keadaan operasi sebenar.
Maklumat berguna termasuk:

Menyediakan maklumat lengkap membantu mengelak daripada hanya mengeluarkan semula kelemahan lekapan sedia ada.

Rekaan Lekapan Rawatan Haba Tersuai oleh Aloi FH®
FH Alloy mengeluarkan lekapan rawatan haba tersuai untuk aplikasi relau industri.
Produk yang tersedia termasuk:

• Bakul rawatan haba

• Dulang relau

• Rak rawatan haba

• Lekapan boleh tindanan

• Lekapan relau vakum

• Lekapan relau lubang

• Struktur sokongan tersuai


Pelanggan boleh menyediakan:

• Lukisan

• Sampel lekapan sedia ada

• Dimensi relau

• Maklumat bahan kerja

• Memuatkan requirements


Untuk projek gantian, foto kawasan ubah bentuk atau kegagalan sedia ada juga boleh membantu menilai kemungkinan penambahbaikan reka bentuk.

Soalan Lazim
S1: Mengapa lekapan rawatan haba berubah bentuk walaupun bahannya betul?
Bahan hanya satu faktor. Pemuatan berlebihan, rentang panjang tidak disokong, pengagihan beban yang lemah, rintangan rayapan yang tidak mencukupi dan kekangan pengembangan haba juga boleh menyebabkan ubah bentuk.

S2: Adakah lekapan yang lebih berat sentiasa bertahan lebih lama?
Tidak. Menambah berat badan boleh meningkatkan kekakuan di sesetengah kawasan, tetapi jisim yang berlebihan meningkatkan beban terma dan tidak secara automatik menyelesaikan masalah tekanan atau rayapan.

S3: Bagaimanakah ubah bentuk bakul rawatan haba boleh dikurangkan?
Penambahbaikan yang mungkin termasuk mengoptimumkan jarak sokongan, tetulang, pengagihan beban, pemilihan bahan dan had pemuatan maksimum.

S4: Sekiranya reka bentuk lekapan berubah untuk jenis relau yang berbeza?
ya. Relau vakum, lubang, penggelek, pengkarburan dan relau kelompok mempunyai keperluan terma, suasana, pemuatan dan pengendalian yang berbeza.

S5: Bolehkah reka bentuk lekapan sedia ada dioptimumkan?
ya. Lukisan sedia ada, keadaan perkhidmatan, foto kegagalan, memuatkan data, dan maklumat bahan boleh disemak untuk mengenal pasti potensi penambahbaikan struktur.

Kesimpulan
Hayat perkhidmatan lekapan rawatan haba bergantung pada lebih daripada gred aloi.
Reka bentuk yang boleh dipercayai mesti mempertimbangkan:

• Pengagihan beban

• Kedudukan sokongan

• Pengembangan terma

• Geometri struktur

• Pemindahan haba

• Berat lekapan

• Pengendalian

• Keadaan relau


Hasil terbaik diperoleh daripada menggabungkan pemilihan bahan yang sesuai dengan reka bentuk struktur khusus aplikasi.
FH® Alloy menyediakan reka bentuk dan pembuatan lekapan rawatan haba tersuai untuk relau industri berdasarkan lukisan pelanggan dan keperluan operasi sebenar.
Untuk pemasangan atau projek penggantian baharu, sediakan jenis relau, suhu operasi, dimensi bahan kerja, jumlah beban, saiz lekapan, atmosfera dan lukisan sedia ada untuk penilaian teknikal.
