Bakul Rawatan Haba 1.4849 Tersuai untuk Pelanggan Perancis

Kajian Kes Pelanggan | Reka Bentuk Kejuruteraan, Pembuatan, Pemeriksaan & Penghantaran
Lokasi Pelanggan: Perancis
produk: Bakul Rawatan Haba Tersuai
Bahan: 1.4849 Keluli Tahan Karat Tahan Panas
Ketinggian Keseluruhan: 100 mm
Ketinggian Dalaman Boleh Digunakan: lebih kurang 60 mm
Kuantiti: 7 pcs
Skop Projek: Reka Bentuk Kejuruteraan → Pemodelan 3D → Pembuatan → Pemeriksaan Akhir → Penghantaran
Pengeluar: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi)

Gambaran Keseluruhan Projek
Aloi FH® menerima pertanyaan daripada pelanggan Perancis untuk bakul rawatan haba tersuai yang dihasilkan daripada keluli tahan karat tahan haba 1.4849.
Daripada membekalkan bakul relau standard, pelanggan memerlukan FH® Aloi untuk membangunkan struktur tersuai mengikut ruang dan ketinggian keseluruhan yang boleh digunakan.

Keperluan dimensi utama ialah:

• Ketinggian bakul keseluruhan: 100 mm

• Ketinggian dalaman yang boleh digunakan: kira-kira 60 mm

• Bahan: 1.4849

• Kuantiti: 7 pcs

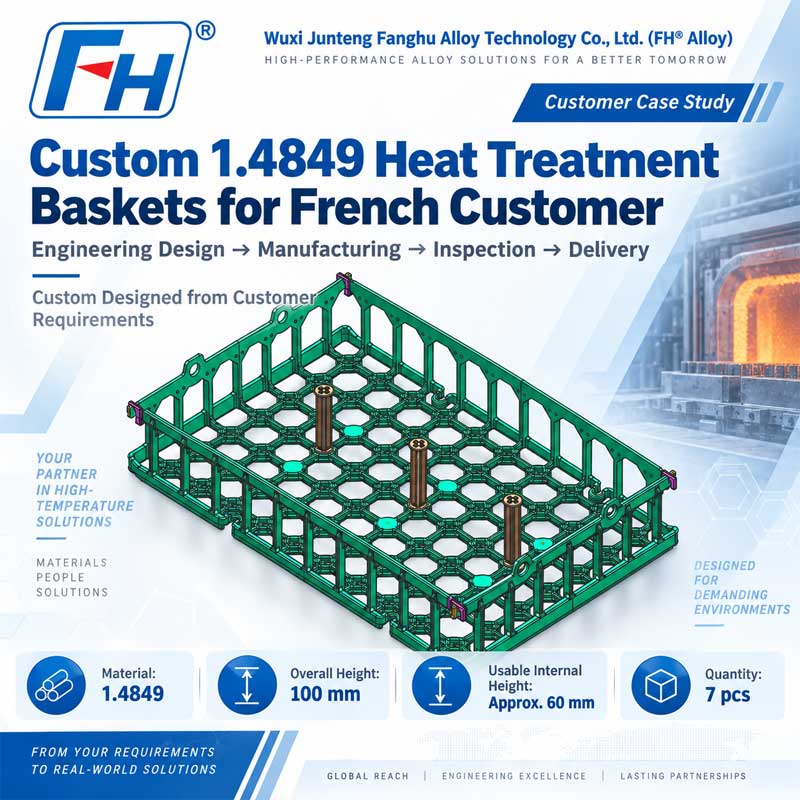

Berdasarkan keperluan ini, pasukan kejuruteraan Aloi FH® membangunkan struktur bakul dan melengkapkan model produk 3D terakhir yang ditunjukkan dalam kes ini.
Selepas pengesahan reka bentuk, projek itu diteruskan melalui pembuatan, pemeriksaan kualiti akhir dan penghantaran.

Keperluan Pelanggan
Pelanggan memerlukan bakul rawatan haba berprofil rendah sementara masih mengekalkan ruang dalaman yang boleh digunakan yang mencukupi untuk memuatkan bahan kerja.

Oleh itu, cabarannya bukan sekadar untuk mengeluarkan bakul dengan ketinggian 100 mm, tetapi untuk mencapai ketinggian pemuatan dalaman yang boleh digunakan yang diperlukan sambil mengekalkan struktur lekapan rawatan haba yang praktikal dan stabil.

Reka Bentuk Kejuruteraan oleh FH® Aloi
Berdasarkan keperluan dimensi pelanggan, FH® Alloy membangunkan bakul tersuai dengan tapak galas beban terbuka dan bingkai sekeliling yang diperkukuh.

Model 3D terakhir menggabungkan beberapa elemen struktur penting.
1. Struktur Pangkalan Grid Terbuka
Bahagian bawah bakul menggunakan reka bentuk jenis grid terbuka.

Struktur ini membantu menyediakan:

• sokongan bahan kerja yang diedarkan,

• mengurangkan berat bakul yang tidak perlu,

• peredaran atmosfera relau yang lebih baik,

• dan rangka kerja galas beban yang praktikal.


Bahagian sokongan yang saling bersambung juga membantu mengagihkan beban merentasi bakul dan bukannya menumpukan mereka di kawasan terpencil.

2. Bingkai Sisi Berprofil Rendah
Oleh kerana jumlah ketinggian bakul adalah terhad kepada 100 mm, struktur sisi perlu direka bentuk dengan teliti.

Bakul diperlukan untuk mengekalkan kira-kira:
60 mm ketinggian dalaman yang boleh digunakan
sambil meninggalkan bahagian struktur yang mencukupi untuk bahagian bawah, bingkai dan komponen sokongan.
Oleh itu reka bentuk akhir mengimbangi:
Ketinggian Keseluruhan Boleh Digunakan Kestabilan Struktur Ruang Memuatkan
dan bukannya hanya memaksimumkan ketinggian dinding sisi.

3. Struktur Pinggiran Bertetulang
Bingkai sekeliling memberikan ketegaran tambahan pada bakul.
Model akhir menggunakan bahagian sisi yang disokong secara menegak yang disambungkan ke struktur asas, membantu mengekalkan geometri bakul semasa pengendalian dan perkhidmatan relau.
Struktur sisi juga membantu menghalang bahan kerja daripada bergerak di luar kawasan pemuatan.

4. Sokongan Dalaman / Mata Kedudukan
Reka bentuk akhir menggabungkan beberapa kedudukan sokongan dalaman menegak.
Ciri-ciri ini boleh membantu dengan:
kedudukan lekapan,
sokongan dalaman,
keperluan susun atau pemasangan,
dan mengekalkan hubungan struktur yang diperlukan antara komponen bakul.
Lokasi mereka telah dimasukkan ke dalam model 3D semasa peringkat kejuruteraan dan bukannya ditambah selepas pengeluaran.

Mengapa 1.4849 Dipilih
Pelanggan menetapkan 1.4849 keluli tahan karat tahan panas untuk projek ini.
1.4849 biasanya digunakan untuk komponen relau industri dan perkakas rawatan haba di mana prestasi suhu tinggi diperlukan.

Untuk aplikasi bakul relau, bahan tersebut menawarkan kelebihan seperti:

• kekuatan suhu tinggi yang baik,

• rintangan pengoksidaan,

• kestabilan haba,

• dan kesesuaian untuk kitaran rawatan haba berulang.


Untuk perkakas rawatan haba, bagaimanapun, pemilihan bahan sahaja tidak mencukupi.
Struktur bakul, ketebalan bahagian, susun atur sokongan dan pengagihan beban juga memainkan peranan penting dalam menentukan prestasi perkhidmatan.
Atas sebab ini, FH® Aloi menilai bahan dan struktur bersama-sama semasa proses reka bentuk lekapan.

Daripada Keperluan Pelanggan kepada Model 3D Akhir
Projek ini bermula dengan keperluan dimensi dan bahan pelanggan.
FH® Alloy kemudian menukar keperluan ini kepada reka bentuk bakul sedia pengeluaran.

Aliran kerja kejuruteraan termasuk:
Keperluan Pelanggan
↓
Analisis Dimensi
↓
Reka Bentuk Struktur
↓
Pemodelan 3D
↓
Pengesahan Reka Bentuk
↓
Pembuatan
Model 3D terakhir membenarkan pelanggan dan pasukan pengeluaran FH® Alloy menyemak dengan jelas struktur bakul sebelum pembuatan.

Pembuatan Process
Selepas reka bentuk disahkan, FH® Alloy meneruskan pengeluaran 7 bakul rawatan haba tersuai.
Proses pembuatan dikawal mengikut reka bentuk yang diluluskan, dengan perhatian diberikan kepada:

• dimensi keseluruhan,

• geometri struktur,

• kedudukan sambungan,

• penjajaran bingkai,

• dan keadaan pemasangan akhir.


Objektifnya adalah untuk memastikan bakul siap sepadan dengan model kejuruteraan dan keperluan pelanggan.

Pemeriksaan Kualiti Akhir
Sebelum penghantaran, FH® Alloy menjalankan pemeriksaan akhir ke atas bakul yang telah siap.
Pemeriksaan tertumpu pada perkara utama termasuk:
Pemeriksaan Dimensi
Pengesahan dimensi bakul utama, termasuk ketinggian keseluruhan 100 mm yang ditentukan dan ruang pemuatan dalaman yang diperlukan.
Pemeriksaan Struktur
Memeriksa bingkai bakul, struktur asas, anggota sokongan dan kawasan sambungan.
Pemeriksaan Penampilan
Pemeriksaan kualiti pembuatan keseluruhan dan keadaan permukaan.
Kesesuaian Lukisan
Produk siap telah diperiksa terhadap reka bentuk kejuruteraan yang diluluskan sebelum penghantaran.
Hanya selepas selesai pemeriksaan akhir, bakul disediakan untuk penghantaran.

Spesifikasi Projek

Sorotan Projek
Reka Bentuk Kejuruteraan Tersuai
Struktur telah dibangunkan mengikut keperluan dimensi sebenar pelanggan dan bukannya disesuaikan daripada bakul standard.
100 mm Struktur Berprofil Rendah
Bakul itu direka bentuk untuk mengekalkan ketinggian keseluruhan yang padat sambil menyediakan kira-kira 60 mm ruang dalaman yang boleh digunakan.
1.4849 Bahan Tahan Panas
Bahan yang ditentukan telah dipilih untuk menuntut aplikasi rawatan haba.
Selesaikan Pelaksanaan Projek
FH® Alloy menguruskan aliran kerja lengkap:
Reka bentuk → Lukisan 3D → Pembuatan → Pemeriksaan → Penghantaran
Pengeluaran Tersuai Kelompok Kecil
Sebanyak 7 bakul telah dihasilkan mengikut reka bentuk khusus pelanggan.

Lebih Daripada Pembuatan Bina-untuk-Cetak
Banyak pembekal lekapan rawatan haba hanya mengeluarkan mengikut lukisan pelanggan yang telah siap.
Untuk projek Perancis ini, FH® Alloy menyokong pelanggan dari peringkat reka bentuk kejuruteraan.
Pelanggan menyediakan keperluan dimensi dan bahan utama, dan FH® Alloy membangunkan struktur bakul dan model 3D akhir sebelum beralih ke dalam pengeluaran.

Keupayaan ini membolehkan kami menyokong pelanggan yang memerlukan:

• pembangunan lekapan baharu,

• pengoptimuman struktur,

• dimensi bakul tersuai,

• ketinggian pemuatan khas,

• perkakas relau khusus bahan,

• dan pengeluaran tersuai volum rendah.


Bakul Rawatan Haba Tersuais by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Bakul Rawatan Haba

• Dulang Relau

• Lekapan Rawatan Haba

• Lekapan Relau Vakum

• Bakul Relau Berterusan

• Lekapan Relau Lubang

• Alatan Relau Boleh Bertindan

• Komponen Aloi Tahan Panas Tersuai


Pelanggan boleh menyediakan lukisan lengkap atau hanya membekalkan maklumat projek utama seperti:
Jenis Relau Saiz Bakul Suhu Bekerja Maklumat Bahan Kerja Bahan Beban
FH® Aloi kemudiannya boleh membangunkan penyelesaian perkakas relau tersuai.

Perlukan Bakul Rawatan Haba Tersuai?
Jika bakul relau standard tidak sesuai dengan ruang pemuatan atau proses rawatan haba anda, FH® Aloi boleh mereka bentuk bakul berdasarkan keperluan sebenar anda.

Untuk penilaian kejuruteraan, sila sediakan:

• jenis relau,

• dimensi bakul,

• ketinggian dalaman yang boleh digunakan,

• suhu kerja,

• beban yang diperlukan,

• proses rawatan haba,

• keperluan bahan,

• dimensi bahan kerja,

• kuantiti pemuatan,

• dan gambar atau lukisan lekapan sedia ada jika ada.


FH® Alloy menyokong perkakas rawatan haba tersuai daripada reka bentuk kejuruteraan melalui pembuatan dan penghantaran akhir.
