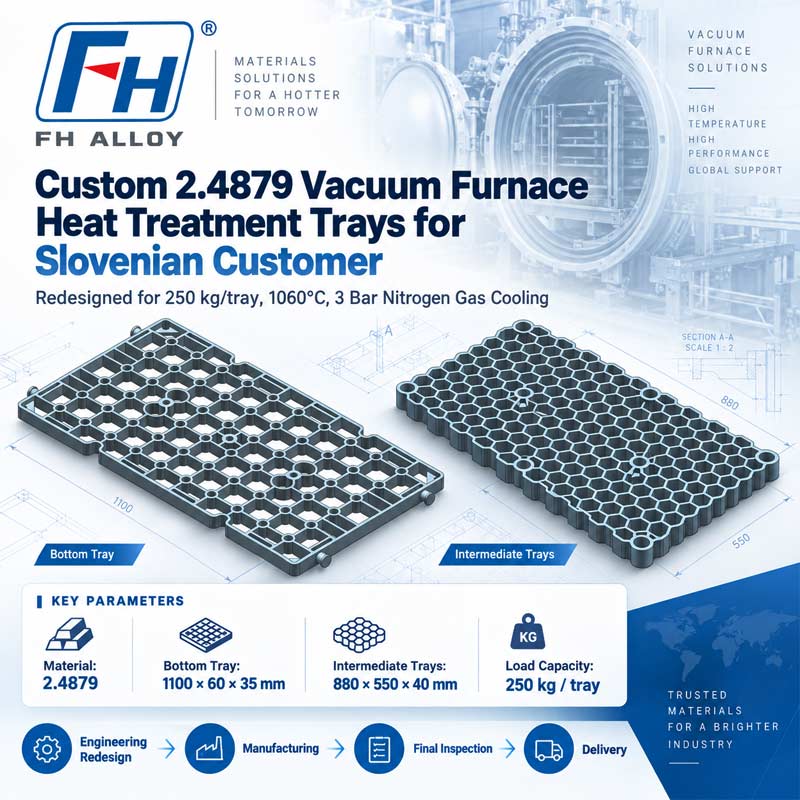

Dulang Rawatan Haba Relau Vakum 2.4879 Tersuai untuk Pelanggan Slovenia
Kajian Kes Pelanggan | Reka Bentuk Semula Struktur, Pembuatan & Penghantaran
Lokasi Pelanggan: Slovenia
produk: Dulang Rawatan Haba Relau Vakum Tersuai
Bahan: 2.4879 Aloi Tahan Haba
Suhu Maksimum: 1060°C
Kaedah penyejukan: 3 Bar Penyejukan Gas Nitrogen
Kapasiti Beban yang Diperlukan: 250 kg setiap dulang
Kuantiti: 1 Dulang Bawah 2 Dulang Perantaraan
Skop Projek: Reka Bentuk Semula Kejuruteraan → Pemodelan 3D → Pembuatan → Pemeriksaan Akhir → Penghantaran
Pengeluar: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi)

Gambaran Keseluruhan Projek
FH® Aloi menerima pertanyaan daripada pelanggan Slovenia untuk dulang rawatan haba relau vakum tersuai yang dihasilkan daripada aloi tahan haba 2.4879.

Pelanggan sebelum ini telah menyemak salah satu konsep dulang yang dicadangkan kami tetapi menganggap penyelesaian asal terlalu berat untuk digunakan. Untuk projek baharu itu, mereka meminta FH® Alloy untuk mereka bentuk semula dulang sambil juga memenuhi keperluan beban yang menuntut sebanyak 250 kg setiap dulang.

Pada masa yang sama, pelanggan meminta dulang baharu untuk menggunakan ketebalan bahagian yang lebih tinggi berbanding dengan konsep dimensi awal.

Ini mencipta cabaran kejuruteraan yang penting:
Bagaimana untuk meningkatkan keupayaan menanggung beban dan kestabilan struktur tanpa hanya bergantung pada bahan yang berlebihan dan berat yang tidak diperlukan.
Berdasarkan keadaan relau pelanggan, keperluan pemuatan dan sasaran dimensi, FH® Alloy membangunkan dua reka bentuk dulang baharu:

• 1 dulang bawah

• 2 dulang perantaraan


Model 3D akhir kemudiannya digunakan sebagai asas untuk pembuatan, pemeriksaan akhir dan penghantaran.

Keperluan Pelanggan
Pelanggan menyediakan keperluan operasi dan reka bentuk berikut:

Dimensi asal yang diminta ialah:
Dulang Bawah:
1100 × 60 × 25 mm
Dulang Perantaraan:
550 × 880 × 25 mm
Selepas semakan kejuruteraan lanjut dan perbincangan pelanggan, reka bentuk akhir telah disemak semula.

Dimensi Reka Bentuk Akhir
Dulang Bawah
Saiz Akhir:
1100 × 60 × 35 mm
Kuantiti:
1 pc
Reka bentuk ini ditunjukkan dalam model 3D pertama.

Dulang Perantaraan
Saiz Akhir:
880 × 550 × 40 mm
Kuantiti:
2 pcs
Reka bentuk ini ditunjukkan dalam model 3D kedua.
Dimensi bahagian yang meningkat telah dimasukkan ke dalam reka bentuk akhir berdasarkan keperluan terkini pelanggan untuk kekuatan struktur dan kapasiti beban 250 kg setiap dulang.

Cabaran Kejuruteraan: Berat vs. Kapasiti Beban
Salah satu aspek terpenting dalam projek ini ialah hubungan antara berat dulang dan prestasi struktur.
Pelanggan sebelum ini menganggap penyelesaian dulang yang disyorkan sebelum ini terlalu berat.

Walau bagaimanapun, untuk reka bentuk baharu mereka juga memerlukan:

• kapasiti beban yang lebih tinggi,

• bahagian struktur yang lebih tebal,

• prestasi stabil pada 1060°C,

• dan rintangan kepada kitaran penyejukan nitrogen berulang.


Hanya menambah lebih banyak bahan tidak akan menjadi penyelesaian kejuruteraan yang ideal.
Oleh itu, Aloi FH® menumpukan pada meningkatkan kecekapan struktur dulang daripada meningkatkan jisim tanpa kawalan.

Reka bentuk yang diperlukan untuk mengimbangi:
Bahagian Berat Dulang Ketebalan Suhu Tinggi Kekuatan 250 kg Kapasiti Beban

Keadaan Operasi Relau Vakum
Dulang bertujuan untuk rawatan haba vakum pada suhu sehingga:
1060°C
diikuti oleh:
3 Bar penyejukan gas nitrogen
Persekitaran operasi ini meletakkan keperluan yang mendesak pada perkakas relau.

Dulang mesti mengekalkan kestabilan struktur semasa:

• pemanasan suhu tinggi,

• berendam,

• menanggung beban pada suhu,

• penyejukan gas nitrogen,

• dan kitaran terma berulang.


Faktor-faktor ini telah dipertimbangkan semasa peringkat reka bentuk semula.

Mengapa 2.4879 Digunakan
Pelanggan menyatakan 2.4879 untuk projek itu.
2.4879 digunakan dalam menuntut aplikasi industri suhu tinggi di mana prestasi terma dan mekanikal yang baik diperlukan.

Untuk perkakas relau, pemilihan bahan mesti dipertimbangkan bersama dengan reka bentuk struktur kerana aloi suhu tinggi yang sesuai boleh berubah bentuk jika:

• bahagian terlalu lemah,

• rentang tidak disokong terlalu panjang,

• beban tertumpu,

• atau geometri dulang tidak dioptimumkan.


Untuk projek ini, FH® Aloi menganggap bahan dan struktur sebagai satu sistem kejuruteraan.

Dulang Bawah Design
Reka bentuk akhir pertama ialah dulang bawah.
Dulang menggunakan struktur galas beban terbuka dengan berbilang bahagian sokongan yang saling berkaitan.

Reka bentuk itu menggabungkan:

• struktur perimeter bertetulang,

• rusuk menanggung beban yang diedarkan,

• pelbagai titik sokongan,

• dan kawasan sambungan / penentududukan khusus.


Objektifnya adalah untuk mengagihkan beban 250 kg ke seluruh dulang dan mengurangkan kepekatan tegasan yang berlebihan semasa perkhidmatan suhu tinggi.

Reka Bentuk Dulang Pertengahan
Reka bentuk kedua ialah dulang perantaraan, dengan saiz akhir:
880 × 550 × 40 mm
Dulang menggunakan struktur sel terbuka yang padat.

Reka bentuk ini membantu menggabungkan:

• pengagihan beban,

• mengurangkan jisim pepejal yang tidak perlu,

• peredaran atmosfera relau,

• kebolehcapaian penyejukan gas,

• dan sokongan struktur.


Geometri telah dibangunkan khusus untuk susunan pemuatan relau yang diperlukan pelanggan.

Reka Bentuk Struktur Terbuka untuk Penyejukan Nitrogen
Oleh kerana dulang digunakan dengan penyejukan gas nitrogen 3 Bar, susun atur struktur terbuka adalah penting.
Reka bentuk sel terbuka membolehkan gas penyejuk melepasi dulang dengan lebih berkesan daripada struktur tertutup atau terlalu pepejal.

Ini boleh menyokong:

• peredaran gas yang lebih seragam,

• penyejukan yang lebih berkesan di sekitar bahagian yang dimuatkan,

• dan mengurangkan halangan yang tidak perlu di dalam relau.


Struktur terbuka juga membantu mengurangkan penggunaan bahan berbanding dengan dulang pepejal sepenuhnya.

Direka untuk 250 kg Setiap Dulang
Pelanggan secara khusus memerlukan:
Kapasiti beban 250 kg untuk setiap dulang
Keperluan ini adalah penting kepada reka bentuk semula.

Aloi FH® menilai struktur galas beban berdasarkan:

• geometri dulang,

• pengedaran sokongan,

• ketebalan bahagian,

• bahan,

• dan keadaan operasi suhu tinggi.


R selain daripada menganggap angka 250 kg sebagai beban statik suhu bilik sahaja, struktur itu dibangunkan dengan mengambil kira aplikasi relau sebenar.

Daripada Maklum Balas Pelanggan kepada Reka Bentuk Akhir
Projek ini menunjukkan cara maklum balas pelanggan boleh ditukar kepada penyelesaian kejuruteraan baharu.
Proses ini bermula dengan konsep terdahulu yang dianggap terlalu berat oleh pelanggan.

Proses pembangunan baharu kemudiannya diikuti:
Maklum Balas Reka Bentuk Terdahulu
↓
Keperluan Pemuatan Baharu
↓
Keperluan Ketebalan yang dikemas kini
↓
Semakan Keadaan Relau Vakum
↓
Reka Bentuk Semula Struktur
↓
Model 3D Akhir
↓
Pembuatan
↓
Pemeriksaan Akhir
↓
Penghantaran
Pendekatan ini membenarkan FH® Alloy untuk membangunkan penyelesaian baharu dan bukannya hanya mengeluarkan semula konsep terdahulu.

Pembuatan
Selepas reka bentuk akhir disahkan, FH® Alloy meneruskan pengeluaran:

• 1 dulang bawah

• 2 dulang perantaraan


Semua komponen telah dihasilkan mengikut model kejuruteraan yang diluluskan dan keperluan pelanggan.

Pengeluaran memberi tumpuan kepada kawalan:

• ketepatan dimensi,

• geometri struktur,

• kawasan sokongan kritikal,

• dan konsistensi keseluruhan dengan reka bentuk akhir.


Pemeriksaan Kualiti Akhir
Sebelum penghantaran, FH® Alloy menjalankan pemeriksaan akhir ke atas dulang yang telah siap.
Pemeriksaan itu termasuk:
Pemeriksaan Dimensi
Pengesahan dimensi utama dan ketinggian bahagian terhadap lukisan yang diluluskan.
Pemeriksaan Struktur
Memeriksa struktur galas beban, kawasan sokongan dan geometri dulang keseluruhan.
Pemeriksaan Penampilan
Semakan keadaan pembuatan keseluruhan dan kualiti permukaan.
Kesesuaian Lukisan
Pengesahan bahawa dulang siap sepadan dengan reka bentuk kejuruteraan 3D yang diluluskan.
Selepas pemeriksaan selesai, dulang telah disediakan untuk dihantar kepada pelanggan Slovenia.

Spesifikasi Projek

Sorotan Projek
Reka Bentuk Semula Didorong Maklum Balas Pelanggan
Dulang baru dibangunkan selepas pelanggan menganggap konsep sebelumnya terlalu berat.
Keperluan Beban 250 kg
Setiap dulang telah direka bentuk semula untuk memenuhi kapasiti beban yang diperlukan sebanyak 250 kg.
Peningkatan Ketebalan Struktur
Reka bentuk akhir menggabungkan peningkatan ketebalan bahagian mengikut keperluan kemas kini pelanggan.
Aplikasi Relau Vakum
Dulang telah direka untuk operasi 1060°C dan penyejukan gas nitrogen 3 Bar.
Selesaikan Pelaksanaan Projek
FH® Alloy mengendalikan keseluruhan proses:
Reka Bentuk Semula Kejuruteraan → Pemodelan 3D → Pembuatan → Pemeriksaan → Penghantaran

Lebih Daripada Dulang Relau Standard
Projek ini menunjukkan sebab alatan relau tersuai tidak boleh dipilih hanya mengikut gred bahan atau dimensi luaran.

Reka bentuk dulang yang berjaya mesti mempertimbangkan:

• suhu operasi,

• kaedah penyejukan,

• beban benda kerja,

• berat diri dulang,

• ketebalan struktur,

• susun atur sokongan,

• dan risiko ubah bentuk jangka panjang.


Aloi FH® menggabungkan parameter ini apabila membangunkan alatan rawatan haba tersuai.

Dulang Relau Vakum Tersuai oleh Aloi FH®
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi) designs and manufactures customized high-temperature furnace tooling, including:

• Dulang Relau Vakum

• Dulang Rawatan Haba

• Bakul Relau

• Lekapan Rawatan Haba

• Dulang Asas

• Dulang Perantaraan

• Perkakas Relau Berterusan

• Lekapan Relau Lubang

• Komponen Aloi Tahan Panas Tersuai


Kami menyokong pelanggan daripada:
Semakan Keadaan Operasi → Reka Bentuk Struktur → Pemodelan 3D → Pembuatan → Pemeriksaan → Penghantaran

Perlu Mengoptimumkan Berat atau Kapasiti Muatan Dulang Relau Anda?
Jika dulang relau sedia ada anda ialah:

• terlalu berat,

• mudah berubah bentuk,

• tidak dapat menampung beban yang diperlukan,

• atau tidak sesuai untuk proses relau semasa anda,


FH® Aloi boleh menilai reka bentuk sedia ada dan membangunkan pengganti yang dioptimumkan.

Untuk penilaian kejuruteraan, sila sediakan:

• jenis relau,

• dimensi dulang,

• bahan,

• suhu maksimum,

• kaedah penyejukan,

• beban yang diperlukan,

• berat dulang sedia ada,

• masalah perkhidmatan sedia ada,

• dan lukisan atau foto jika ada.


FH® Aloi boleh membangunkan penyelesaian tersuai berdasarkan keadaan relau sebenar anda dan keperluan pemuatan.
