Dulang Asas Relau Karburisasi Tersuai untuk Pelindapkejutan Minyak | Aloi FH®

Dulang Pangkalan Rawatan Haba Tugas Berat Tersuai untuk Pelanggan Poland
Kajian Kes Pelanggan | Reka Bentuk Kejuruteraan, Pembuatan & Penghantaran
Lokasi Pelanggan: Poland
produk: Dulang Pangkalan Rawatan Haba Tersuai
Permohonan: Karburisasi & Pelindapkejutan Minyak
Saiz Direka:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


Suhu Proses Maksimum: 1000°C
Suhu Pelindapkejutan Minyak: lebih kurang 100°C
Beban Relau: Sehingga 2.8 tan bergantung pada saiz relau
Skop Perkhidmatan: Penghantaran Pembuatan Reka Bentuk Kejuruteraan
Pengeluar: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi)

Gambaran Keseluruhan Projek
FH® Alloy menyelesaikan projek dulang asas rawatan haba tersuai untuk pelanggan di Poland.
Tidak seperti pesanan bina-untuk-cetak konvensional, pelanggan tidak menyelesaikan lukisan dulang. Sebaliknya, mereka menyediakan keadaan operasi relau utama, dimensi pemuatan, proses rawatan haba dan beban relau yang diperlukan.
Berdasarkan input teknikal ini, FH® Alloy bertanggungjawab untuk membangunkan struktur dulang, menyediakan lukisan kejuruteraan, mengeluarkan produk siap dan mengatur penghantaran.
Dua saiz dulang utama telah dibangunkan untuk projek ini:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


Dulang telah direka untuk proses pengkarbonan yang menuntut pada suhu sehingga 1000°C, diikuti dengan rendaman dalam minyak pelindapkejutan pada kira-kira 100°C.

Syarat Operasi Pelanggan
Pelanggan membekalkan FH® Alloy dengan data aplikasi berikut.

Cabaran Pelanggan: Tiada Lukisan Selesai
Salah satu ciri terpenting projek ini ialah pelanggan Poland tidak menyediakan lukisan pengeluaran sedia ada.

Pelanggan terutamanya membekalkan:

• dimensi pemuatan relau,

• suhu pengkarbonan,

• keadaan pelindapkejutan,

• beban relau yang dijangkakan,

• dimensi dulang yang diperlukan,

• dan keperluan fungsian untuk lajur boleh tanggal.


Oleh itu, Aloi FH® perlu menukar parameter operasi ini kepada struktur dulang yang praktikal dan boleh dibuat.
Ini memerlukan penilaian kejuruteraan dan bukannya penyalinan dimensi mudah.

Cabaran Kejuruteraan: Berbasikal Terma Beban Berat Saiz Besar
Dulangnya agak besar, terutamanya versi 1400 × 2200 × 70 mm.
Dulang relau besar yang beroperasi di bawah beban berat pada suhu tinggi menghadapi beberapa risiko kejuruteraan.

Ubah Bentuk Suhu Tinggi
Pada suhu pengkarburan menghampiri 1000°C, kekuatan mekanikal aloi tahan haba berkurangan berbanding dengan keadaan suhu bilik.
Jika struktur sokongan tidak direka bentuk dengan betul, dulang mungkin mengalami:

• kendur,

• berpusing,

• ubah bentuk tempatan,

• atau herotan dimensi kekal.


Untuk dulang sebesar 1400 × 2200 mm, ini menjadi sangat penting.

Pemuatan Relau Berat
Menurut maklumat pengendalian pelanggan, keadaan pemuatan relau boleh mencapai:

• 2.8 tan untuk konfigurasi relau 2200 × 1400 mm

• kira-kira 2 tan untuk konfigurasi 1600 × 1400 mm


Pelanggan juga menyatakan bahawa keperluan pemuatan dulang mungkin hampir dengan keadaan beban keseluruhan relau dalam aplikasi tertentu.
Ini memerlukan reka bentuk dulang untuk menyediakan pengagihan beban yang berkesan merentasi kawasan permukaan yang besar.

Perubahan Suhu Pantas Semasa Pelindapkejutan Minyak
Kitaran rawatan haba termasuk:
Karburasi sehingga 1000°C → Pelindapkejutan Minyak pada kira-kira 100°C
Ini mewakili perbezaan suhu yang ketara.
Pendedahan berulang kepada kitaran ini boleh menjana:

• tekanan haba,

• keletihan haba,

• penyelewengan,

• kepekatan tekanan di sekeliling sendi,

• dan kemerosotan struktur secara beransur-ansur.


Oleh itu, struktur dulang perlu mempertimbangkan kedua-dua pemuatan statik dan kitaran haba berulang.

Reka Bentuk Kejuruteraan Aloi FH®
FH® Alloy membangunkan dua struktur dulang tersuai berdasarkan saiz relau dan keadaan beban pelanggan.

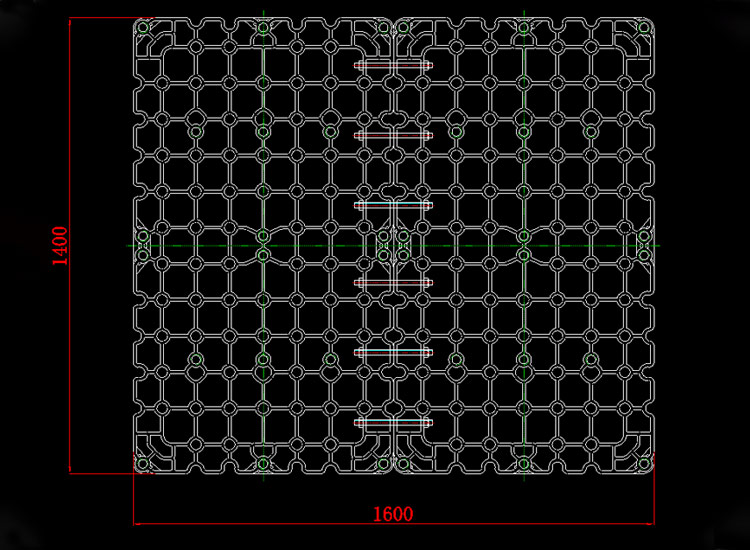

Dulang Asas 1400 × 1600 × 70 mm
Dulang pertama direka bentuk dengan dimensi keseluruhan:
1400 × 1600 × 70 mm
Struktur menggunakan susun atur galas beban jenis grid berulang untuk mengagihkan beban merentasi permukaan dulang.
Reka bentuk ini juga menggabungkan kedudukan sambungan dan sokongan yang terletak secara strategik supaya dulang boleh berfungsi bersama-sama dengan lajur menegak boleh tanggal apabila diperlukan.
Objektif reka bentuk utama termasuk:

• ketegaran suhu tinggi,

• pengagihan beban,

• mengurangkan rentang tidak disokong,

• keserasian dengan lajur boleh tanggal,

• dan pemuatan relau praktikal.

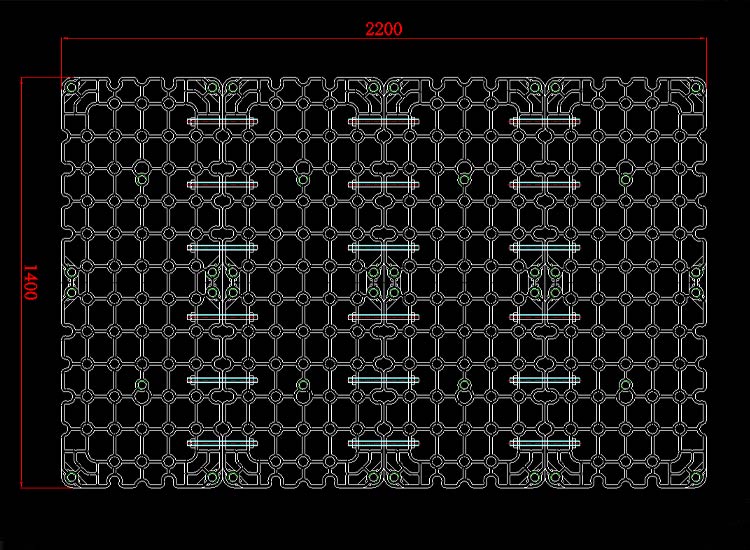

Dulang Dasar 1400 × 2200 × 70 mm
Reka bentuk kedua ialah dulang yang lebih besar:
1400 × 2200 × 70 mm
Kerana peningkatan panjang, kawalan struktur menjadi lebih penting.
Lukisan akhir menggabungkan berbilang bahagian struktur dan mengukuhkan sambungan untuk mengekalkan kestabilan di kawasan kerja yang lebih besar.
Versi 2200 mm telah dibangunkan untuk keadaan relau dengan beban sehingga lebih kurang 2.8 tan.
Tumpuan kejuruteraan termasuk:

• mengawal ubah bentuk jangka panjang,

• meningkatkan pemindahan beban,

• mengagihkan tekanan merentasi struktur,

• dan mengekalkan pengendalian dan pemasangan praktikal.


Reka Bentuk Struktur Jenis Grid
Kedua-dua konsep dulang menggunakan struktur grid terbuka.
Struktur jenis ini memberikan beberapa kelebihan dalam aplikasi rawatan haba.
Pengagihan Beban yang Diperbaiki
Rusuk sokongan yang saling berkaitan membantu memindahkan beban merentasi berbilang laluan struktur dan bukannya menumpukan tekanan pada sebilangan kecil ahli.
Mengurangkan Berat Diri
Struktur terbuka memberikan kecekapan struktur yang tinggi tanpa menjadikan keseluruhan dulang menjadi pepejal dan berat.
Peredaran Proses yang Lebih Baik
Geometri terbuka membolehkan suasana relau dan media pelindapkejutan bergerak melalui dulang dengan lebih berkesan.
Pengurusan Pengembangan Terma
Struktur grid yang direka dengan betul boleh membantu menampung pengembangan haba semasa pemanasan berulang dan kitaran penyejukan.

Reka Bentuk Lajur Boleh Alih
Pelanggan secara khusus meminta:

• Lajur yang boleh dikeluarkan dengan mudah bergantung pada beban.


Oleh itu, Aloi FH® memasukkan kedudukan pelekap lajur ke dalam reka bentuk dulang.
Ini membolehkan pelanggan mengkonfigurasi lekapan mengikut keperluan pemuatan yang berbeza.
Apabila sokongan menegak tambahan diperlukan, lajur boleh dipasang pada kedudukan yang ditetapkan.
Apabila persediaan pengeluaran tidak memerlukannya, lajur boleh dialih keluar.
Ini memberikan fleksibiliti yang lebih besar berbanding dengan struktur lekapan tetap sepenuhnya.

Reka Bentuk Berdasarkan Beban Relau Sebenar
Pertimbangan utama dalam projek ini ialah saiz relau yang berbeza mempunyai kapasiti pemuatan yang berbeza.
Contohnya:
2200 × 1400 Relau
Anggaran beban relau:
2.8 tan
1600 × 1400 Relau
Anggaran beban relau:
2 tan
Daripada menggunakan struktur yang sama untuk setiap saiz relau, FH® Aloi menilai hubungan antara:
Kedudukan Sokongan Beban Relau Saiz Dulang Keadaan Suhu Tinggi
dan membangunkan reka bentuk dengan sewajarnya.

Daripada Parameter Operasi kepada Lukisan Kejuruteraan Akhir
Projek ini mengikuti proses kejuruteraan yang lengkap.
Maklumat Relau Pelanggan
↓
Kajian Proses Rawatan Haba
↓
Analisis Keperluan Memuatkan
↓
Pembangunan Konsep Struktur
↓
Kedudukan Lajur Boleh Alih
↓
Lukisan Kejuruteraan
↓
Pembuatan
↓
Pemeriksaan
↓
Penghantaran
Pelanggan menyediakan keadaan relau dan bukannya lukisan siap, dan FH® Alloy menukar keperluan tersebut kepada dua reka bentuk dulang asas sedia pengeluaran.

Spesifikasi Projek

Mengapa Projek Ini Berbeza daripada Pembuatan Bina-untuk-Cetak
Banyak projek lekapan rawatan haba bermula dengan lukisan pelanggan yang lengkap.
Projek ini tidak.
Pelanggan Poland menyediakan maklumat proses dan relau, manakala FH® Alloy bertanggungjawab untuk menukar keperluan tersebut kepada penyelesaian kejuruteraan yang boleh digunakan.
Oleh itu, projek ini menunjukkan keupayaan FH® Alloy dalam:

• analisis aplikasi,

• pembangunan struktur,

• reka bentuk dulang bersaiz besar,

• kejuruteraan lekapan beban berat,

• reka bentuk sokongan boleh tanggal,

• penyediaan lukisan,

• pembuatan,

• dan penghantaran akhir.


Keupayaan ini amat berharga untuk pelanggan yang mengetahui keadaan relau mereka tetapi belum mempunyai lukisan lekapan yang dimuktamadkan.

Reka Bentuk Dulang Rawatan Haba Tersuai oleh Aloi FH®
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
Rangkaian produk kami termasuk:

• Dulang Pangkalan Rawatan Haba

• Dulang Relau Pengkarbonan

• Lekapan Pelindapkejutan Minyak

• Bakul Rawatan Haba

• Lekapan Relau

• Perkakas Relau Berterusan

• Lekapan Relau Vakum

• Lekapan Relau Lubang

• Komponen Aloi Tahan Panas Tersuai


Pelanggan boleh memberikan sama ada lukisan lengkap atau maklumat kejuruteraan asas seperti:
Saiz Relau Beban Suhu Proses Rawatan Haba Kaedah Penyejukan Maklumat Bahan Kerja
FH® Aloi kemudiannya boleh menyokong projek daripada reka bentuk kejuruteraan melalui pembuatan.

Perlukan Dulang Relau Tugas Berat Tersuai?
Jika dulang relau sedia ada anda berubah bentuk di bawah keadaan suhu tinggi atau beban berat, atau jika anda mempunyai parameter relau tetapi tiada lukisan lekapan siap, FH® Aloi boleh membantu membangunkan penyelesaian tersuai.
Untuk penilaian kejuruteraan, sila sediakan:

• jenis relau,

• dimensi pemuatan relau,

• suhu kerja maksimum,

• proses rawatan haba,

• kaedah pelindapkejutan,

• beban relau,

• berat benda kerja,

• dimensi dulang yang diperlukan,

• keperluan lajur atau susun,

• dan gambar lekapan sedia ada jika ada.


FH® Alloy menyokong perkakas relau tersuai daripada reka bentuk kejuruteraan kepada pengeluaran dan penghantaran siap.

Mengenai Aloi FH®
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Aloi) specializes in custom high-temperature alloy components and heat treatment furnace tooling for global industrial customers.
Keupayaan kami termasuk reka bentuk kejuruteraan, tuangan aloi tahan haba, pemesinan, pemasangan dan pembuatan lekapan relau tersuai.
