Cara Memilih Lekapan Rawatan Haba yang Betul: Panduan untuk Reka Bentuk dan Aplikasi Lekapan

Dalam pengeluaran rawatan haba industri, lekapan adalah lebih daripada pembawa mudah yang digunakan untuk memindahkan komponen masuk dan keluar dari relau.

Lekapan rawatan haba yang direka dengan betul membantu mengawal:

Kedudukan komponen
Pengagihan haba
Kecekapan pemuatan
Konsistensi pengeluaran
Ubah bentuk suhu tinggi

Walau bagaimanapun, memilih lekapan yang betul tidak selalunya mudah.

Lekapan yang berfungsi dengan baik untuk komponen kelompok kecil mungkin tidak sesuai untuk tuangan berat. Reka bentuk yang digunakan dalam relau konvensional mungkin tidak memenuhi keperluan proses rawatan haba vakum.

Penyelesaian yang betul bergantung pada hubungan antara:

Geometri bahan kerja
Jenis relau
Julat suhu
Kaedah pemuatan
Kitaran pengeluaran
Prestasi bahan

Panduan ini menerangkan jenis utama lekapan rawatan haba dan cara jurutera memilih reka bentuk yang sesuai untuk aplikasi industri yang berbeza.
FH® Alloy menyediakan lekapan rawatan haba tersuai berdasarkan lukisan pelanggan, keadaan relau dan keperluan pengeluaran.

Mengapa Pemilihan Lekapan Rawatan Haba Penting
Semasa rawatan haba, komponen mengalami pendedahan berulang kepada suhu tinggi dan kitaran haba.

Lekapan mesti mengekalkan fungsi strukturnya sambil menyokong bahan kerja.

Reka bentuk lekapan yang tidak sesuai boleh menyebabkan:

herotan bahan kerja
Pemanasan tidak sekata
Mengurangkan kapasiti relau
Hayat perkhidmatan lekapan pendek
Peningkatan kos pengeluaran

Bagi pengeluar yang menjalankan operasi rawatan haba berterusan, prestasi lekapan secara langsung menjejaskan produktiviti.
Lekapan yang direka dengan baik harus mencapai keseimbangan antara:
Kekuatan mekanikal Pemindahan haba Pengoptimuman berat Hayat perkhidmatan

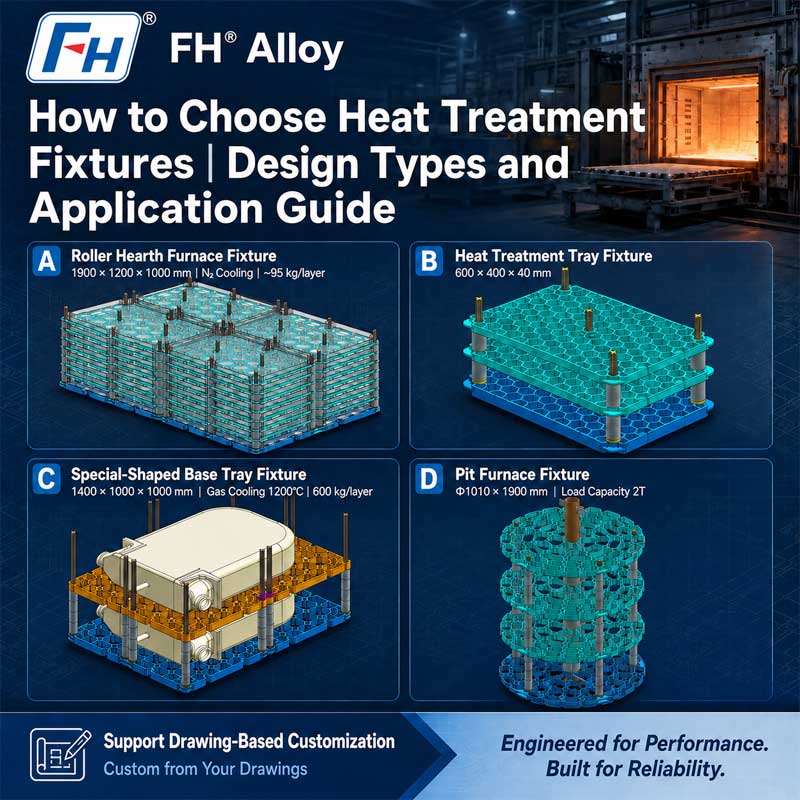

Reka Bentuk Lekapan Rawatan Haba yang Berbeza dan Aplikasinya
Terdapat beberapa konfigurasi lekapan biasa yang digunakan dalam relau industri.
Pilihan terbaik bergantung pada bentuk komponen, keperluan proses dan persekitaran relau.

Bakul Rawatan Haba: Penyelesaian Fleksibel untuk Pemprosesan Kelompok
Bakul rawatan haba biasanya dipilih untuk pengeluaran kelompok di mana berbilang komponen diproses bersama.

Mereka digunakan secara meluas untuk:

Bahagian logam kecil
Pengikat
Komponen automotif
Bahagian bermesin
Komponen tuang

Kelebihan Bakul Rawatan Haba
Pemuatan Kelompok yang Cekap
Bakul membolehkan pengendali memuatkan banyak komponen dalam satu kitaran relau.
Ini menambah baik:

Kecekapan pengendalian
Organisasi pengeluaran
Penggunaan relau

Peredaran Haba yang Baik
Struktur terbuka membolehkan haba dan suasana relau mencapai komponen dengan lebih berkesan.
Ini membantu meningkatkan keseragaman suhu semasa pemprosesan.

Pengendalian Mudah
Banyak bakul industri termasuk:

Titik angkat
Bingkai bertetulang
Struktur boleh tindanan
Ciri pengendalian

Reka bentuk ini menjadikannya sesuai untuk persekitaran pengeluaran berulang.

Bilakah Anda Harus Memilih Bakul Rawatan Haba?
Bakul selalunya sesuai apabila:

Pelbagai bahagian diproses bersama
Geometri komponen agak mudah
Pemuatan kelompok lebih disukai
Kecekapan pengeluaran yang tinggi diperlukan

Dulang Rawatan Haba: Kedudukan Stabil untuk Komponen Ketepatan
Dulang rawatan haba menyediakan permukaan sokongan terkawal untuk komponen yang memerlukan penempatan teratur.
Berbanding dengan bakul, dulang biasanya memberikan kawalan kedudukan yang lebih baik.

Mereka sering digunakan untuk:

Bahagian mesin ketepatan
Komponen rata
Komponen perkakas
Komponen yang memerlukan pengasingan

Ciri Reka Bentuk Utama Dulang Rawatan Haba
Bergantung pada aplikasi, dulang mungkin termasuk:

Bukaan grid
Tulang rusuk tetulang
Mengesan titik
Blok sokongan
Struktur boleh tindanan

Mengapa Dulang Digunakan dalam Rawatan Haba?
Dulang boleh membantu:

Kurangkan pergerakan bahagian
Kekalkan jarak yang konsisten
Elakkan sentuhan komponen
Meningkatkan kebolehulangan proses

Untuk aplikasi yang memerlukan ketepatan dimensi, reka bentuk dulang boleh menjadi kritikal.

Rak Rawatan Haba: Menyokong Komponen Besar atau Kompleks
Rak rawatan haba direka bentuk untuk aplikasi di mana komponen memerlukan kedudukan tertentu atau sokongan berbilang peringkat.
Mereka biasanya digunakan untuk:

Komponen panjang
Bahagian berat
Perhimpunan besar
Komponen ketepatan

Pertimbangan Reka Bentuk Rak Penting
Pengagihan Beban
Kekuatan suhu tinggi bukan sahaja ditentukan oleh bahan.
Struktur mesti mengagihkan beban dengan betul untuk mengelakkan:

Membongkok
Kendur
Kepekatan tekanan tempatan

Kedudukan Komponen
Rak harus menyediakan sokongan yang stabil sambil membenarkan:

Peredaran haba
Pengembangan terma
Mudah dimuatkan

Keserasian Relau
Dimensi rak mesti sepadan:

Saiz ruang relau
Memuatkan peralatan
Proses pengeluaran

Lekapan Grid: Mengoptimumkan Pemindahan Haba dan Berat
Lekapan jenis grid direka bentuk dengan struktur terbuka untuk meningkatkan aliran haba.

Mereka biasanya digunakan sebagai:

Platform sokongan
Grid asas
Lapisan pertengahan
Struktur bakul

Kelebihan Struktur Grid
Lekapan grid yang direka dengan betul boleh menyediakan:

Berat lekapan berkurangan
Peredaran haba yang lebih baik
Hubungan suasana yang lebih baik
Pemuatan relau yang cekap

Walau bagaimanapun, struktur terbuka mesti mengekalkan kekuatan yang mencukupi semasa operasi suhu tinggi.

Lekapan Rawatan Haba Tersuai: Direka Di Sekitar Bahan Kerja
Reka bentuk lekapan standard tidak boleh sentiasa memenuhi keperluan industri.
Untuk komponen khas, pengeluar selalunya memerlukan penyelesaian tersuai.

Lekapan tersuai dibangunkan mengikut:

Dimensi komponen
Lokasi sokongan kritikal
Orientasi memuatkan
Had relau
Keperluan proses

Contoh Aplikasi Lekapan Tersuai
Reka bentuk tersuai sering digunakan untuk:

Komponen aeroangkasa
Bahagian turbin
Tuangan besar
Alatan ketepatan
Komponen aloi khas

Padanan Reka Bentuk Lekapan dengan Jenis Relau
Persekitaran relau adalah salah satu faktor terpenting apabila memilih lekapan.

Lekapan Relau Vakum
Aplikasi relau vakum memerlukan perhatian khusus kepada:

Kestabilan bahan
Keperluan permukaan bersih
Ketepatan dimensi
Pemindahan haba sinaran

Lekapan vakum biasanya memerlukan struktur yang dioptimumkan kerana keadaan pemindahan haba berbeza daripada relau konvensional.

Lekapan Relau Lubang
Lekapan relau lubang biasanya direka untuk pemuatan menegak.
Pertimbangan penting termasuk:

Ketinggian lekapan
Struktur mengangkat
Muatkan baki
Kedudukan komponen

Lekapan Relau Perapian Roller
Sistem relau berterusan memerlukan lekapan yang boleh berfungsi bersama dengan mekanisme pengangkutan.
Pertimbangan reka bentuk termasuk:

Struktur bawah
Kestabilan semasa pergerakan
Jarak penggelek
Jumlah berat pemuatan

Lekapan Relau Karburasi
Proses pengkarbonan mendedahkan lekapan kepada keadaan terma dan atmosfera yang menuntut.
Pemilihan bahan dan reka bentuk struktur mesti mempertimbangkan:

Kesan atmosfera karbon
Pendedahan suhu tinggi
Kitaran operasi yang panjang

Memilih Bahan Lekapan yang Tepat
Reka bentuk lekapan dan pemilihan bahan mesti dipertimbangkan bersama.
Bahan tahan haba biasa termasuk:

Keluli Tahan Karat 310S
Selalunya dipilih untuk:

Dulang relau
Struktur sokongan
Aplikasi suhu tinggi am

1.4848 Keluli Tahan Haba
Biasa digunakan di mana keperluan termasuk:

Kekuatan suhu tinggi
Rintangan pengoksidaan
Kebolehpercayaan struktur

1.4849 dan 1.4852 Aloi
Digunakan untuk keadaan yang lebih mencabar yang melibatkan:

Suhu yang lebih tinggi
Tempoh perkhidmatan yang panjang
Rintangan rayapan yang lebih baik

Aloi Berasaskan Nikel
Dipilih untuk aplikasi yang memerlukan keupayaan suhu yang lebih tinggi atau keadaan operasi yang lebih teruk.

Faktor Utama Semasa Memilih Lekapan Rawatan Haba
Sebelum memilih reka bentuk lekapan, jurutera harus menilai faktor berikut.

1. Geometri Bahan Kerja
Pertimbangkan:

bentuk
Saiz
Berat badan
Permukaan kritikal
Risiko ubah bentuk

2. Keadaan Relau
Parameter penting termasuk:

Suhu
Suasana
Kaedah pemanasan
Kekerapan kitaran

3. Keperluan Memuatkan
Nilaikan:

Berat komponen tunggal
Berat kelompok
Kaedah pemuatan
Mengendalikan peralatan

4. Jangka Hayat Perkhidmatan
Lekapan yang direka untuk kegunaan sekali-sekala mungkin berbeza daripada satu yang beroperasi secara berterusan.
Pertimbangkan:

Kitaran haba
Keperluan penyelenggaraan
Kekerapan penggantian

Kesilapan Biasa Semasa Memilih Lekapan Rawatan Haba
Memilih Hanya Berdasarkan Kos Permulaan
Lekapan kos yang lebih rendah boleh mengakibatkan:

Ubah bentuk yang lebih cepat
Penggantian yang lebih kerap
Gangguan pengeluaran

Mengabaikan Keadaan Relau
Lekapan yang sesuai untuk suasana udara mungkin tidak berfungsi dengan baik dalam:

Persekitaran vakum
Suasana pengkarburan
Pengeluaran kitaran tinggi

Menggunakan Reka Bentuk Standard untuk Aplikasi Khas
Komponen kompleks selalunya memerlukan penyelesaian sokongan tersuai

Pembuatan Lekapan Rawatan Haba Tersuai oleh Aloi FH®
FH® Alloy pakar dalam pembuatan lekapan rawatan haba tersuai untuk aplikasi relau industri.

Penyelesaian termasuk:

Bakul rawatan haba
Dulang relau
Rak rawatan haba
Lekapan grid
Lekapan sokongan tersuai
Lekapan relau vakum

Pembuatan boleh berdasarkan:

Lukisan pelanggan
Sampel sedia ada
Spesifikasi relau
Keperluan komponen

Dengan menggabungkan bahan yang sesuai, struktur yang dioptimumkan dan pengalaman pembuatan, FH Alloy membantu pelanggan meningkatkan prestasi relau dan kebolehpercayaan lekapan.

Soalan Lazim
S1: Apakah jenis lekapan rawatan haba yang paling biasa digunakan?
Bakul, dulang dan rak adalah antara reka bentuk yang paling banyak digunakan. Pilihan terbaik bergantung pada bahan kerja dan proses relau.

S2: Bagaimanakah cara saya memilih lekapan rawatan haba?
Pemilihan hendaklah mengambil kira dimensi bahan kerja, jenis relau, suhu, suasana, kaedah pemuatan dan jangka hayat perkhidmatan.

S3: Bolehkah lekapan rawatan haba disesuaikan?
ya. Kebanyakan lekapan relau industri disesuaikan mengikut keperluan pengeluaran sebenar.

S4: Apakah bahan yang sesuai untuk lekapan suhu tinggi?
Bahan biasa termasuk 310S, 1.4848, 1.4849, 1.4852, dan aloi tahan haba yang lain.

Kesimpulan
Memilih lekapan rawatan haba yang betul memerlukan lebih daripada memilih bakul, dulang atau rak.

Lekapan mesti direka bentuk mengikut persekitaran operasi yang lengkap:

Keadaan relau
Keperluan komponen
Suhu
Kaedah pemuatan
Prestasi bahan

Lekapan yang dipilih dengan betul boleh meningkatkan kecekapan pengeluaran, mengurangkan risiko ubah bentuk dan memberikan hayat perkhidmatan yang lebih lama.
FH® Alloy menyediakan lekapan rawatan haba tersuai untuk pelanggan industri yang memerlukan penyelesaian relau suhu tinggi yang boleh dipercayai.
