Sistem Lekapan Relau Jenis Telaga FH® | Grid Penyusun Dulang Pangkalan
Faedah Utama
- Penyelesaian Sistem Lengkap
Grid atas bakul perantara dulang asas – direka bentuk sebagai sistem bersepadu untuk susunan yang stabil dan aliran gas yang optimum. - Galas Beban Berat
Struktur tulang rusuk yang diperkukuh dan kaki sokongan mengagihkan berat secara sama rata – menyokong susunan bahagian yang tinggi atau berbilang bakul tanpa kendur di tengah. - Peredaran Gas Dioptimumkan
Kaki dinaikkan pada dulang asas corak grid terbuka membenarkan gas panas mengalir di sekeliling semua permukaan – pemanasan seragam dari bawah ke atas. - Hayat Perkhidmatan yang Panjang
Fabrikasi ketepatan dan reka bentuk yang melegakan tekanan menahan keletihan terma, rayapan dan serangan atmosfera dalam keadaan operasi biasa. - Konfigurasi Tersuai
Pekeliling atau segi empat tepat – tepat dipadankan dengan dimensi dalaman relau anda. Pilihan bersegmen untuk diameter besar.
Komponen Sistem
| Komponen | Fungsi | Ciri Utama |
| Dulang Dasar | Asas untuk keseluruhan timbunan | Kaki dinaikkan untuk aliran gas, tulang rusuk yang diperkukuh untuk pengagihan beban |
| Menyusun Bakul | Pegang dan asingkan bahagian | Reka bentuk grid terbuka, tepi licin, antara muka boleh tindanan |
| Grid Atas | Selamat lapisan atas | Mencegah tip semasa pengendalian, pengekalan berat badan |
Spesifikasi Teknikal
| Parameter | Nilai |
| Suhu operasi. julat | 400°C – 1200°C (bergantung kepada pemilihan bahan) |
| Komponen sistem | Bakul susun dulang asas grid atas |
| Maks. jumlah beban | 500 – 2000 kg (bergantung kepada reka bentuk) |
| bentuk | Pekeliling (standard) atau segi empat tepat |
| Diameter standard | 600 mm, 800 mm, 1000 mm, 1200 mm (tersuai tersedia) |
| Fabrikasi | Kimpalan ketepatan atau tuangan pelaburan |
| Kemasan permukaan | Sebagai dikimpal / pra-teroksida / ditembak-letup |
| Pemilihan bahan tersedia berdasarkan suhu dan suasana operasi anda | |
Mengapa Memilih Lekapan Relau Jenis Telaga FH®?
1. Direka untuk Cabaran Relau Jenis Baik
| Cabaran | Penyelesaian FH® |
| Tindanan berat (2–3 meter tinggi) | Reka bentuk kekuatan tinggi rusuk bertetulang |
| Lapisan bawah pemanasan tidak sekata | Kaki dinaikkan corak grid terbuka |
| Pemasangan capaian atas yang sukar | Pilihan bersegmen untuk diameter besar |
| Tekanan berbasikal terma | Sudut bulat pembinaan melegakan tekanan |
2. Asas Keseluruhan Beban Anda
Dulang asas menyokong segala-galanya di atasnya. Jika ia melorot, retak atau gagal, keseluruhan kumpulan terjejas - bahagian mungkin terhujung, bakul mungkin terikat dan pemanasan menjadi tidak sekata. Dulang asas FH® direka bentuk khusus untuk peranan kritikal ini.
3. Ciri Reka Bentuk Yang Penting
| Ciri | Faedah |
| Bahagian bawah tulang rusuk diperkuat | Mengelakkan pusat kendur di bawah beban berat |
| Menaikkan kaki sokongan | Membenarkan aliran gas di bawah lapisan bawah – pemanasan seragam |
| Permukaan atas licin | Pangkalan yang stabil untuk menyusun bakul |
| Corak grid terbuka | Peredaran gas maksimum, jisim haba minimum |
| Bucu bulat (segi empat tepat) | Mengurangkan kepekatan tekanan |
| Pembinaan bersegmen (diameter besar) | Pemasangan mudah melalui bukaan atas |
4. Operasi Bersih
- Permukaan pra-teroksida atau letupan tembakan mengurangkan penskalaan awal
- Kemasan kimpalan licin menghalang kerosakan bahagian dan lekatan skala
- Bahagian keluar lebih bersih – mengurangkan pembersihan selepas rawatan
Aplikasi
- Relau pengkarbonan jenis telaga / lubang
- Relau karbonitriding jenis baik
- Relau penyepuhlindapan jenis baik
- Relau pengerasan jenis baik
- Relau pembajaan jenis baik (suhu sederhana-tinggi)
- Relau nitriding gas jenis baik
- Bahagian: gear besar, aci, gelang, acuan, perkakas, tuangan berat, tiub panjang
Jadual Gred Bahan:
| Keluli tahan haba | |||||||||||||
| / | GB | DIN | ASTM | JIS | Komposisi Kimia (%) | Suhu Operasi Maksimum | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Mo | Lain-lain | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | DIA | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050 ℃ |
| 5 | ZG30Cr28Ni16 | - | HI | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050 ℃ |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200 ℃ |

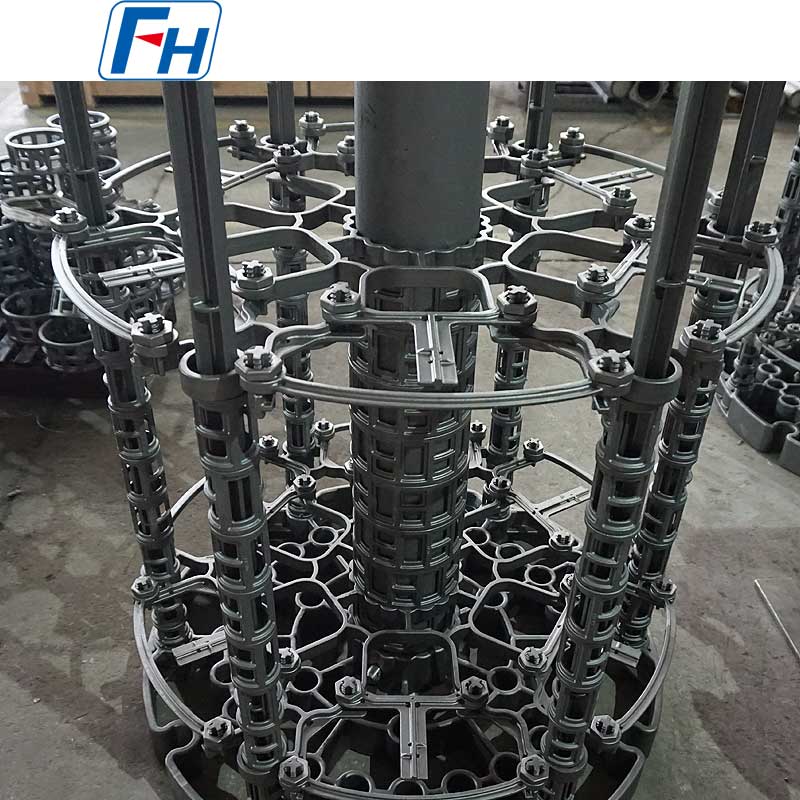

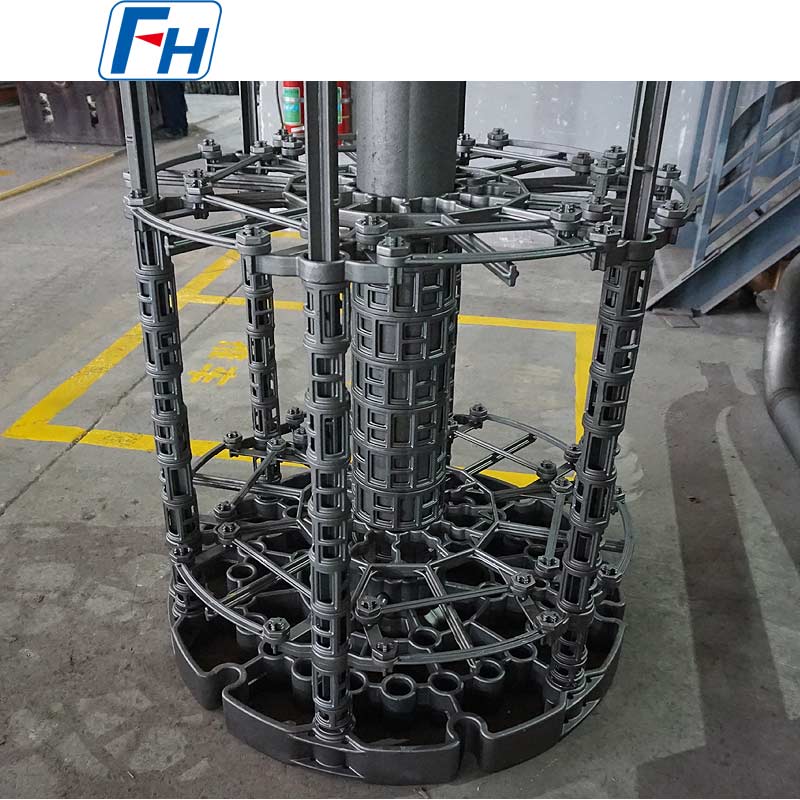

Foto Tulen Perlengkapan Rawatan Haba FH®
Proses Pesanan
- Sediakan diameter dalam relau (atau L×W), kedalaman, dan kaedah akses
- Kongsi dimensi bahagian, berat beban maks setiap kelompok dan suhu operasi
- Nyatakan suasana (karburisasi, pengkarbonan, penyepuhlindapan, dsb.)
- Jurutera FH® mencadangkan reka bentuk sistem lengkap susun atur 3D
- Sahkan kuantiti komponen (satu nombor dulang asas bakul)
- Pengeluaran: 15-25 hari bekerja
- Penghantaran termasuk: MTC, laporan pemeriksaan, rajah susun, panduan penjagaan
Soalan Lazim:
S: Apakah yang termasuk sistem lekapan relau jenis telaga FH® yang lengkap?
A: Bakul susun dulang asas grid atas – direka untuk berfungsi bersama.
S: Berapa bakul yang boleh saya susun?
A: Bergantung pada kedalaman relau. FH® mengira ini untuk anda semasa reka bentuk.
S: Berapa lama lekapan itu bertahan?
J: Biasanya 300–600 kitaran dengan penyelenggaraan yang betul dan keadaan operasi biasa.
S: Bolehkah anda membuat lekapan tersuai untuk relau saya?
J: Ya – saiz tersuai, bentuk dan reka bentuk bersegmen adalah kepakaran kami.
S: Apakah jaminan anda?
J: 12 bulan terhadap kecacatan pembuatan.
