W Type Radiant Tiub Pengeluar | Tiub Bersinar Relau Aloi HT | Aloi FH®

Gambaran Keseluruhan Produk
FH® Aloi mengeluarkan tiub berseri jenis W tersuai untuk relau rawatan haba industri, direka untuk aplikasi pemanasan tidak langsung di mana pemindahan haba yang stabil, rintangan suhu tinggi dan kebolehpercayaan struktur jangka panjang diperlukan.

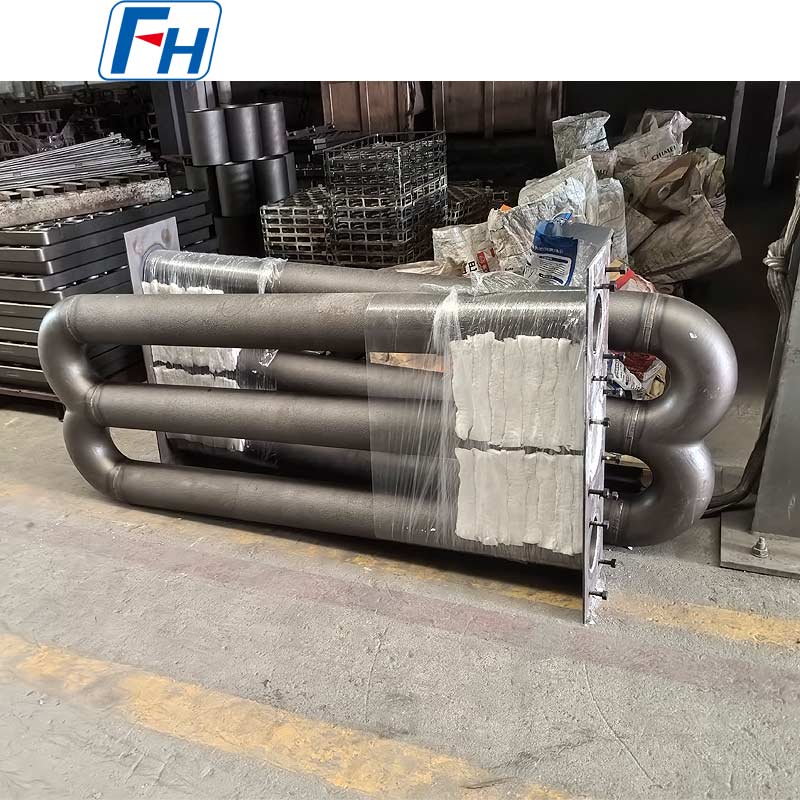

Tiub sinaran berbentuk W ini dihasilkan daripada aloi tahan haba HT dengan saiz keseluruhan 1860 × 610 mm. Konfigurasi W berbilang laluannya menyediakan permukaan sinaran berkesan yang besar dalam ruang relau yang agak padat, menjadikannya sesuai untuk relau industri yang memerlukan pemanasan yang cekap dan seragam.
Setiap tiub berseri boleh dihasilkan mengikut dimensi relau pelanggan, susunan penunu, reka bentuk bebibir, diameter tiub dan keadaan operasi.

Spesifikasi Produk

Saiz tersuai, bahan, diameter tiub dan struktur bebibir tersedia mengikut lukisan atau keadaan operasi relau.

Apakah itu Tiub Radiant Jenis W?
Tiub sinaran jenis W ialah komponen pemanasan relau tidak langsung yang terdiri daripada beberapa bahagian tiub lurus yang disambungkan melalui selekoh balik untuk membentuk laluan gas berbentuk W.
Semasa operasi relau, gas pembakaran panas mengalir melalui laluan dalaman tiub sinaran. Haba dipindahkan melalui dinding tiub aloi tahan haba dan dipancarkan ke dalam ruang relau tanpa membenarkan gas pembakaran menyentuh bahan kerja secara langsung.
Reka bentuk ini biasanya digunakan apabila suasana relau atau permukaan produk perlu kekal terpencil daripada produk pembakaran.
Berbanding dengan reka bentuk lurus atau U-jenis yang lebih ringkas, konfigurasi W boleh memberikan permukaan berseri yang lebih besar dalam ruang relau yang tersedia.

Ciri-ciri Utama Tiub Radiant Jenis HT W Kami
Pembinaan Aloi Tahan Panas HT
Tiub ini dihasilkan daripada aloi tahan haba gred HT, dipilih untuk menuntut persekitaran relau suhu tinggi.
Bahan ini memberikan ketahanan yang baik terhadap:

• Pengoksidaan suhu tinggi

• Kitaran pemanasan dan penyejukan berulang

• Ubah bentuk terma

• Serangan atmosfera relau

• Perkhidmatan suhu tinggi jangka panjang


Pemilihan bahan juga boleh dilaraskan mengikut suhu relau, suasana dan jangka hayat perkhidmatan.

Permukaan Pemanasan Sinaran Besar
Konfigurasi berbentuk W mencipta beberapa bahagian pemanasan dalam satu pemasangan tiub berseri.
Ini membantu meningkatkan permukaan berseri yang tersedia dan membolehkan pereka bentuk relau menggunakan ruang pemanasan dengan cekap.
Konfigurasi 1860 × 610 mm yang ditunjukkan di sini dihasilkan untuk pemasangan relau khusus pelanggan.

Kejuruteraan Tersuai untuk Pemasangan Relau
Tiub sinaran bukan produk komoditi standard.
Dimensi biasanya perlu sepadan dengan yang sedia ada:

• Ruang relau

• Pembakar

• Recuperator

• Bebibir pemasangan

• Dinding relau

• Penyokong tiub

• Keperluan aliran gas


Aloi FH® boleh mengeluarkan tiub berseri W mengikut lukisan 2D, model 3D atau sampel fizikal sedia ada.
Jika pelanggan tidak mempunyai lukisan yang lengkap, maklumat operasi juga boleh disediakan untuk penilaian kejuruteraan.

Pembinaan Relau Tugas Berat

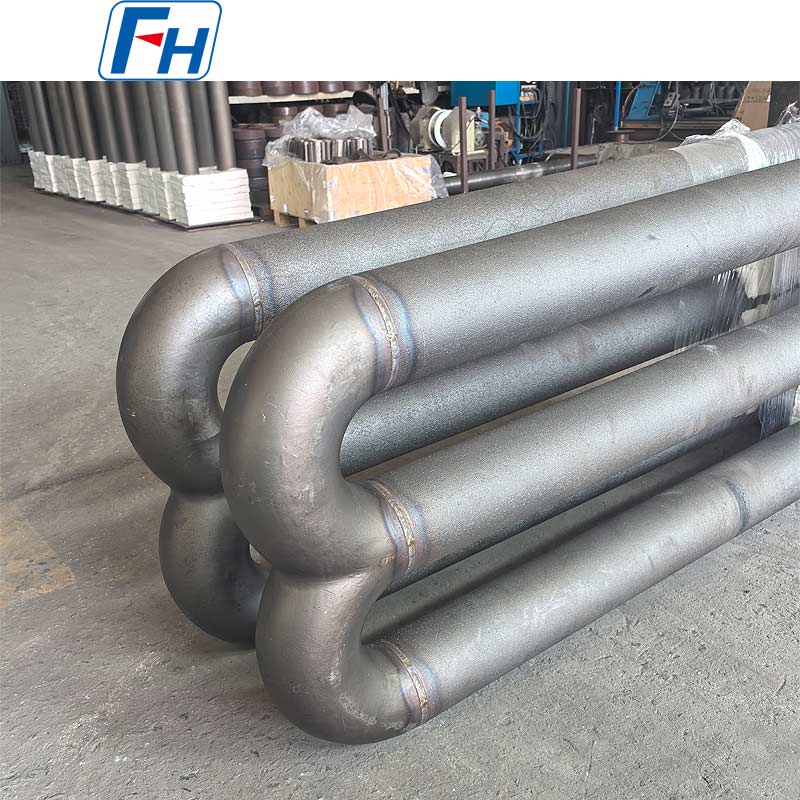

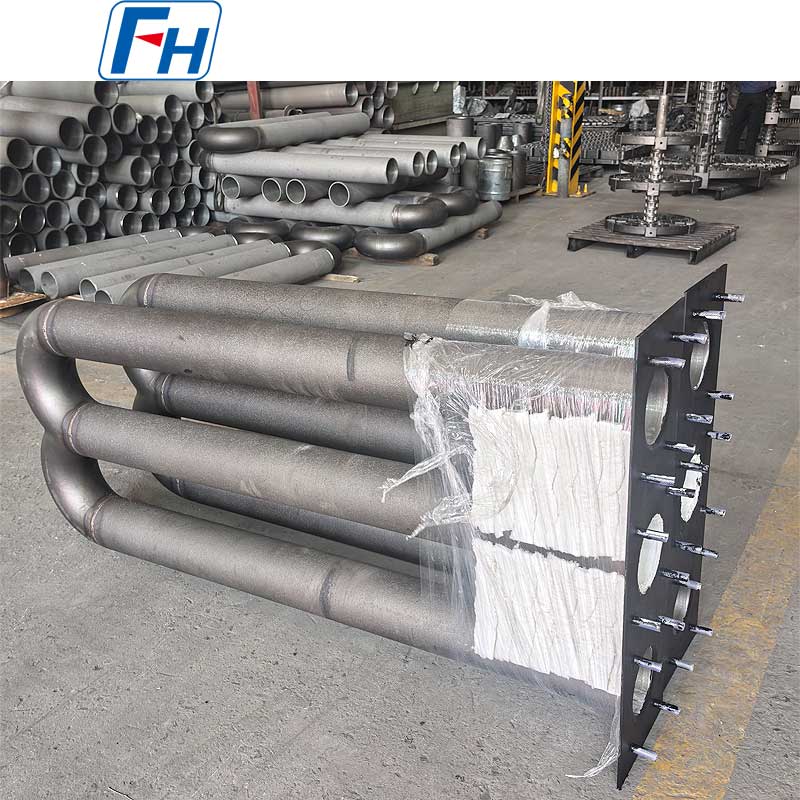

Tiub pancaran W yang ditunjukkan dalam imej produk menggunakan binaan berbilang bahagian yang teguh dengan bebibir pelekap bersepadu.
Kawasan kritikal seperti sambungan tiub, selekoh kembali dan antara muka bebibir dihasilkan dengan perhatian kepada ketepatan dimensi kerana kawasan ini amat penting untuk operasi yang boleh dipercayai di bawah kitaran haba berulang.

Aplikasi Biasa
Tiub sinaran jenis FH® Aloi W boleh digunakan dalam pelbagai sistem pemanasan industri, termasuk:

• Relau rawatan haba

• Relau berterusan

• Relau penyepuhlindapan

• Relau pengkarbonan

• Relau pengerasan

• Relau perapian penggelek

• Relau pemanasan industri

• Relau pelindung-suasana

• Relau pemprosesan logam


Ia amat sesuai untuk aplikasi di mana pemanasan tidak langsung dan suasana relau terkawal diperlukan.

Mengapa HT Aloi Digunakan untuk Tiub Radiant Relau
Tiub sinaran sentiasa terdedah kepada keadaan operasi yang teruk.
Semasa perkhidmatan, tiub mungkin mengalami suhu gas dalaman yang tinggi, suhu relau luaran, pengoksidaan dan pengembangan dan pengecutan haba berulang.
Oleh itu, bahan tiub berseri mesti memberikan lebih daripada kekuatan mekanikal suhu bilik.
Aloi tahan haba HT direka untuk aplikasi suhu tinggi dan boleh memberikan gabungan rintangan pengoksidaan dan kestabilan struktur suhu tinggi yang diperlukan untuk komponen relau industri.
Walau bagaimanapun, bahan yang betul hendaklah sentiasa dipilih mengikut keadaan operasi sebenar.
Aloi FH® boleh mengeluarkan tiub sinaran dalam gred aloi tahan haba yang berbeza bergantung pada:
Suhu operasi · Suasana relau · Jenis pembakar · Dimensi tiub · Kitaran pemanasan · Jangkaan hayat perkhidmatan

Pembuatan Tiub Radiant Jenis W Tersuai
FH® Aloi memfokuskan pada komponen relau tersuai dan bukannya produk bersaiz standard sahaja.
Untuk tiub berseri jenis W, kami boleh menyesuaikan:
Konfigurasi Tiub
Jenis W, jenis U, jenis I, jenis M, jenis P, jenis lurus dan reka bentuk tiub berseri bengkok khas tersedia.
Dimensi
Parameter berikut boleh dihasilkan mengikut lukisan anda:

• Panjang keseluruhan

• Lebar keseluruhan

• Diameter luar tiub

• Ketebalan dinding tiub

• Jarak tengah

• Jejari bengkok

• Dimensi bebibir

• Kedudukan lubang pemasangan


bahan
Gred aloi tahan haba yang berbeza boleh dibekalkan mengikut keadaan operasi dan keperluan pelanggan.
Struktur Bebibir & Pemasangan
Bebibir, plat pelekap dan struktur sambungan boleh dihasilkan untuk dipadankan dengan pemasangan relau sedia ada.

Pembuatan & Kawalan Kualiti Tiub Radiant
Untuk meningkatkan ketekalan dimensi dan kebolehpercayaan perkhidmatan, FH® Alloy mengawal peringkat pembuatan penting bagi setiap tiub berseri tersuai.
Prosedur pengeluaran dan pemeriksaan biasa termasuk:
bahan preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Bergantung pada reka bentuk dan spesifikasi pelanggan, bahan tambahan atau dokumentasi pemeriksaan kualiti juga boleh disediakan.

Maklumat Diperlukan untuk Sebut Harga
Untuk sebut harga yang lebih pantas, sila hantar kepada kami:

1. Lukisan tiub berseri

2. Diameter luar tiub and wall thickness

3. Dimensi keseluruhan

4. bahan specification

5. Suhu operasi

6. Suasana relau

7. Pembakar type

8. Kuantiti yang diperlukan


Jika lukisan lengkap tidak tersedia, anda boleh menghantar foto tiub sinaran sedia ada bersama dengan dimensi utama dan keadaan operasi relau.
Pasukan kejuruteraan kami boleh menilai maklumat sebelum pengeluaran.

Mengapa Memilih Aloi FH®?
FH® Aloi mengkhusus dalam pembuatan komponen relau aloi tahan haba untuk aplikasi rawatan haba industri.
Rangkaian produk kami termasuk:

• Tiub sinaran

• Penggelek relau

• Lekapan rawatan haba

• Dulang rawatan haba

• Bakul rawatan haba

• Grid relau

• Tiub tuang empar

• tuangan aloi tahan haba

• Aksesori relau tersuai


Kami menyokong penyesuaian berasaskan lukisan dan aplikasi untuk projek penggantian dan projek relau baharu.

Tiub Sinaran Jenis W Tersuai daripada Aloi FH®
Mencari pengeluar tiub berseri jenis W untuk relau rawatan haba anda?
FH® Alloy menyediakan tiub sinaran aloi tahan haba tersuai berdasarkan lukisan anda dan keadaan operasi relau sebenar.
Hantarkan lukisan, dimensi, spesifikasi bahan dan suhu kerja anda kepada kami untuk penilaian teknikal dan sebut harga.

Soalan Lazim
S1: Bolehkah anda mengeluarkan tiub sinar W-jenis 1860 × 610 mm?
ya. FH® Alloy boleh mengeluarkan spesifikasi tiub sinaran jenis HT W ini dan juga boleh menyesuaikan dimensi mengikut reka bentuk relau anda.

S2: Apakah kelebihan tiub sinaran jenis W?
Struktur berbentuk W mencipta laluan pemanasan berbilang laluan yang lebih panjang dan permukaan berseri yang lebih besar dalam kawasan pemasangan relau yang agak padat.

S3: Bolehkah diameter tiub dan ketebalan dinding disesuaikan?
ya. Diameter tiub, ketebalan dinding, jarak tengah, jejari lentur, dimensi keseluruhan dan struktur sambungan semuanya boleh disesuaikan.

S4: Bolehkah anda membekalkan plat pelekap dan blok penebat bersama-sama?

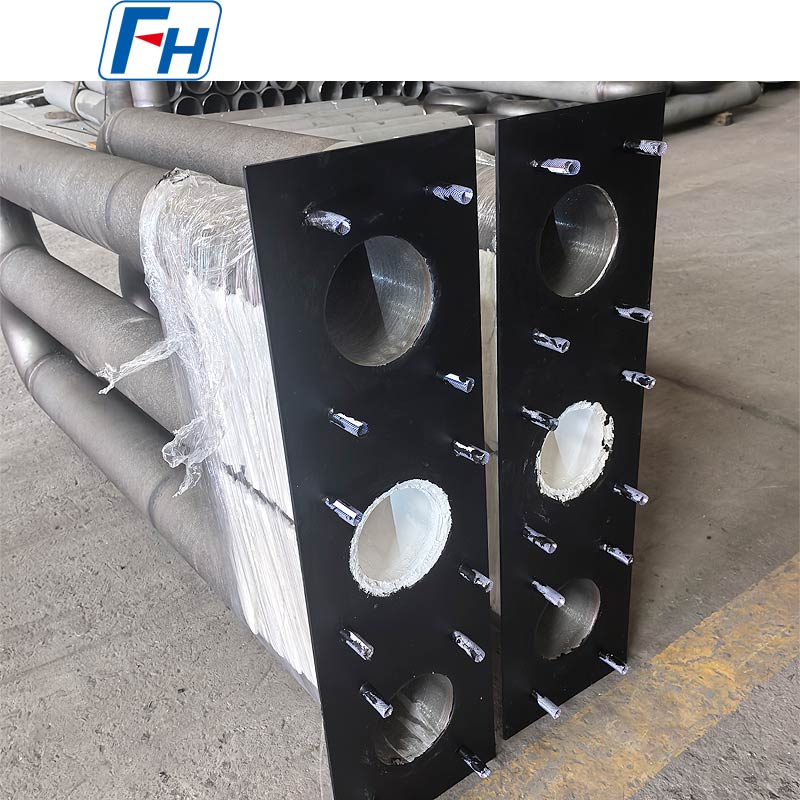

ya. Tiub berseri boleh dibekalkan sebagai pemasangan lengkap dengan plat pelekap, blok penebat, stud, dan komponen pemasangan yang berkaitan.

S5: Bolehkah bahan HT digantikan dengan aloi lain?
ya. Bahan boleh dipilih mengikut suhu operasi, suasana relau, keadaan penunu, dan jangka hayat perkhidmatan.

S6: Bolehkah anda mengeluarkan semula tiub sinaran jenis W sedia ada?
ya. Tiub gantian boleh dihasilkan mengikut lukisan asal, sampel, gambar atau dimensi yang diukur.
