FH® Tiub Sinaran Gas Suhu Tinggi untuk Relau Rawatan Haba

Jenama: FH®

Pensijilan: ISO9001, ISO14001

Bahan: Keluli tahan haba

Gred Bahan: 1.4837 (HH)

Saiz: Saiz Standard atau Disesuaikan Mengikut Lukisan

Struktur Jenis: Tiub Sinaran Lurus

Suhu Operasi: 1100 ℃

MOQ: 2 Keping

Hubungi Kami
PRAV：Panjangkan Hayat Relau dengan Tiub Sinaran Berprestasi Tinggi | FH®
SETERUSNYA：Tiada artikel seterusnya
  • Parameter
  • Hubungi Kami

Tiub Sinaran FH® – Komponen Relau Berprestasi Tinggi

Gambaran Keseluruhan Produk
Tiub Radiant FH® ialah komponen berkualiti tinggi dan tahan lama yang direka untuk relau industri dan sistem rawatan haba. Dicipta untuk kecekapan terma maksimum, hayat perkhidmatan yang panjang dan operasi yang boleh dipercayai, tiub sinaran FH® sesuai untuk gas asli, hidrogen atau relau pembakaran gas industri lain yang digunakan dalam industri automotif, aeroangkasa, keluli dan metalurgi.

Dihasilkan daripada aloi suhu tinggi premium dan superaloi berasaskan kobalt, tiub sinaran FH® menawarkan rintangan yang sangat baik terhadap pengoksidaan, pengkarbonan dan kelesuan haba, menjadikannya sesuai untuk operasi suhu tinggi yang berterusan.

Ciri-ciri Utama

  • Prestasi Suhu Tinggi yang Luar Biasa
    Tiub sinaran FH® direka bentuk untuk menahan suhu relau berterusan sehingga 1200°C, mengekalkan integriti struktur dalam keadaan yang teruk.
  • Rintangan Pengoksidaan & Pengkarbonan Unggul
    Dibina daripada aloi tahan haba premium untuk menahan penskalaan, pengoksidaan dan pengkarbonan untuk jangka hayat operasi yang panjang.
  • Pemindahan Haba yang Cekap
    Reka bentuk yang dioptimumkan memastikan pengagihan haba yang seragam, meningkatkan kecekapan relau dan mengurangkan penggunaan tenaga.
  • Pembinaan Tahan Lama & Boleh Dipercayai
    Bahan tugas berat dan pembuatan ketepatan memberikan ketahanan jangka panjang, walaupun di bawah kitaran terma berulang.
  • Penyelesaian Boleh Disesuaikan
    Tersedia dalam pelbagai panjang, diameter, ketebalan dinding dan bahan untuk dipadankan dengan jenis relau dan aplikasi industri yang berbeza.


Aplikasi
Tiub Radiant FH® digunakan secara meluas dalam:

  • Relau industri yang menggunakan gas
  • Talian penyepuhlindapan, pengkarburan dan pembajaan
  • Sistem relau berterusan dan kelompok
  • Rawatan haba komponen automotif dan aeroangkasa
  • Pemprosesan keluli dan aloi
  • Industri kejuruteraan dan metalurgi ketepatan

Mengapa Memilih Tiub Radiant FH®?

  • Kecekapan Terma Tinggi
    Reka bentuk tiub yang dioptimumkan memastikan pemindahan haba yang cekap dan penjimatan tenaga.
  • Hayat Perkhidmatan yang Panjang
    Rintangan unggul terhadap pengoksidaan, pengkarbonan, dan kelesuan haba mengurangkan kekerapan penyelenggaraan dan penggantian.
  • Prestasi Relau Boleh Dipercayai
    Mengekalkan prestasi terma yang konsisten untuk hasil rawatan haba yang seragam.
  • Sokongan Kejuruteraan Tersuai
    FH® menyediakan tiub yang boleh disesuaikan sepenuhnya untuk memadankan dimensi relau, jenis bahan api dan keperluan pengeluaran.
  • Dipercayai oleh Pengeluar Perindustrian Global
    Tiub sinaran FH® digunakan oleh kemudahan rawatan haba dan pembuatan terkemuka di seluruh Eropah dan Amerika Utara.

Jadual Gred Bahan

Keluli tahan haba
/ GB DIN ASTM JIS Komposisi Kimia (%) Suhu Operasi Maksimum
C Si Mn Cr Ni Nb/Cb Mo Lain-lain
1 ZG40Cr27Ni4 1.4823 HD SCH11 0.30 - 0.50 ≤2.00 ≤1.00 24.00 - 28.00 4.00 - 6.00 - ≤0.50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0.30 - 0.50 1.00 - 2.50 ≤2.00 19.00 - 23.00 8.00 - 12.00 - ≤0.50 - 950 ℃
3 ZG30Cr28Ni10 - DIA SCH17 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 8.00 - 11.00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0.30 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 27.00 11.00 - 14.00 - ≤0.50 - 1050 ℃
5 ZG30Cr28Ni16 - HI SCH18 0.20 - 0.50 ≤2.00 ≤2.00 26.00 - 30.00 14.00 - 18.00 - - - 1100 ℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0.30 - 0.50 ≤1.75 ≤1.50 23.00 - 27.00 19.00 - 22.00 - ≤0.50 - 1100 ℃
7 ZG30Cr20Ni25 - HN SCH19 0.20 - 0.50 ≤2.00 ≤2.00 19.00 - 23.00 23.00 - 27.00 - - - 1100 ℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0.35 - 0.75 ≤2.50 ≤2.00 17.00 - 21.00 37.00 - 41.00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0.35 - 0.70 ≤2.00 ≤2.00 15.00 - 19.00 33.00 - 37.00 - ≤0.50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0.30 - 0.50 ≤2.00 ≤2.00 24.00 - 28.00 33.00 - 37.00 0.80 - 1.80 ≤0.50 - 1100 ℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 18.00 - 21.00 36.00 - 39.00 1.20- 1.80 ≤0.50 - 1100 ℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0.30 - 0.50 1.00 - 2.50 ≤2.00 23.00 - 25.00 23.00 - 25.00 0.80 - 1.80 ≤0.50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0.35 - 0.50 1.00 - 2.50 ≤2.00 24.00 - 28.00 33.00 - 37.00 - ≤0.50 - 1100 ℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0.06 - 0.15 0.50 - 1.50 ≤2.00 19.00 - 21.00 31.00 - 33.00 0.50 - 1.50 ≤0.50 - 1050 ℃
15 ZG45Cr12Ni60 - HW - 0.35 - 0.75 ≤2.00 ≤2.00 10.00 - 14.00 58.00 - 62.00 - - - 1100 ℃
16 ZG45Cr18Ni66 - HX - 0.35 - 0.75 ≤2.00 ≤2.00 15.00 - 19.00 64.00 - 68.00 - - - 1100 ℃
17 ZG1Cr28Co50 2.4778 - - 0.05 - 0.25 0.50 - 1.00 ≤1.50 27.00 - 30.00 ≤1.00 ≤0.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0.25 - 0.35 0.50 - 1.50 0.50 - 1.50 27.00 - 29.00 - 1.50 - 2.50 ≤0.50 Co:48.0 - 52.0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0.35 - 0.55 1.00 - 2.00 ≤1.50 27.00 - 30.00 47.00 - 50.00 - ≤0.50 W:4.0 - 5.5 1200 ℃

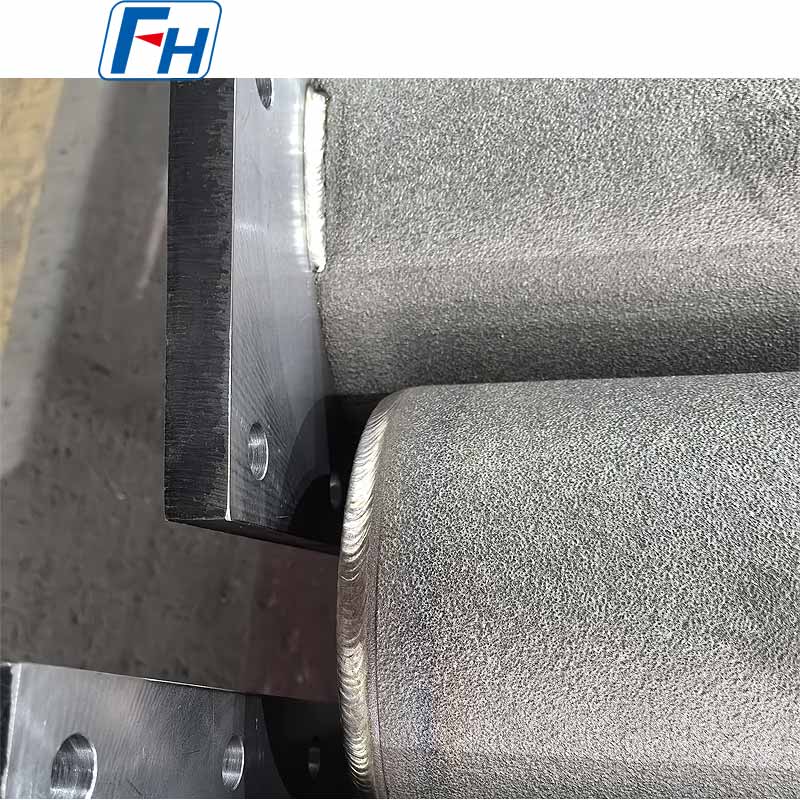

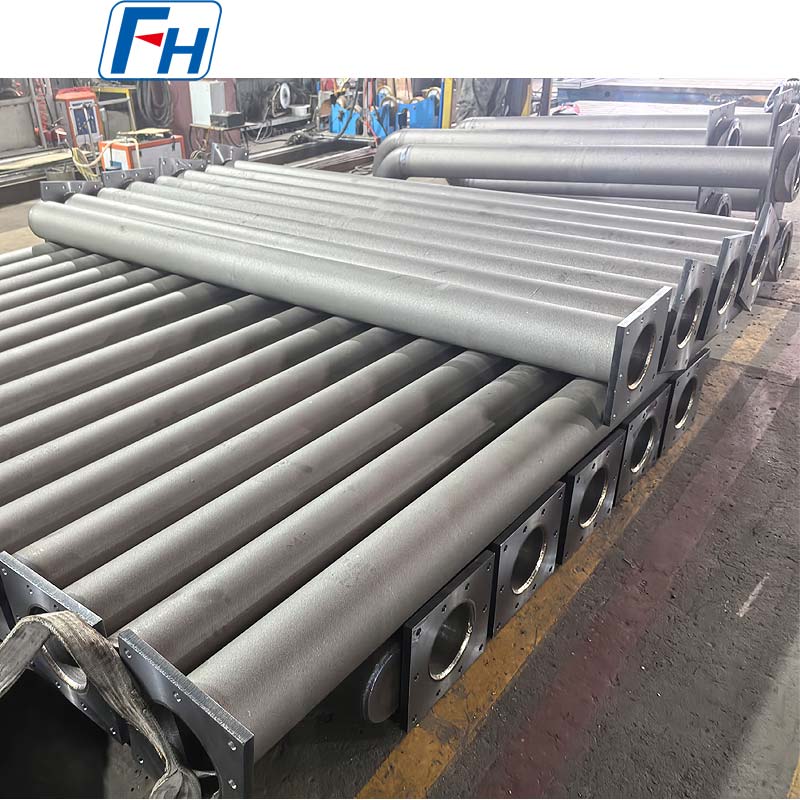

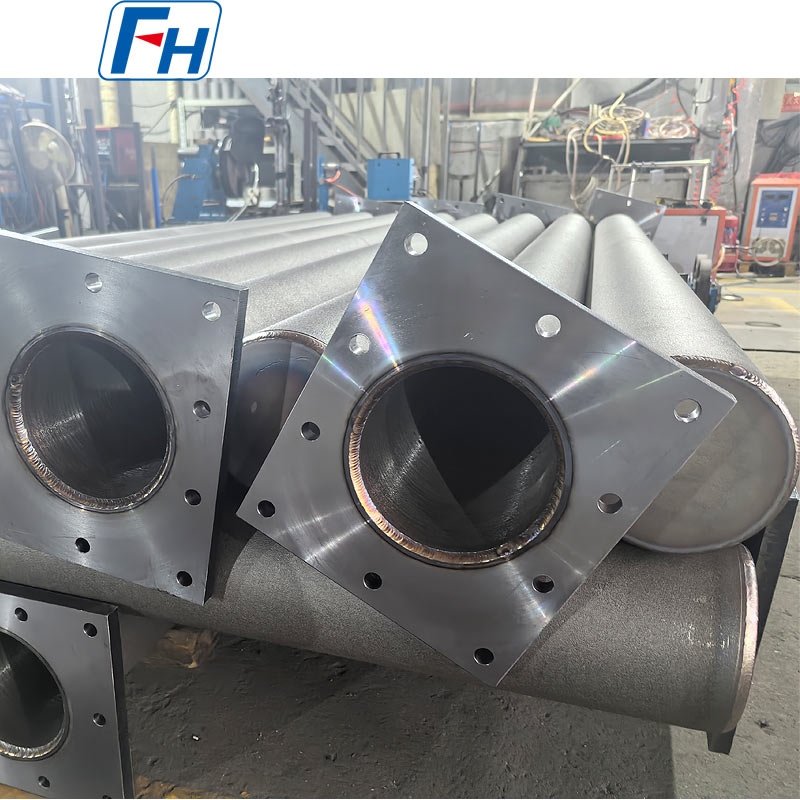

Foto Tulen Tiub Radiant FH®

Soalan Lazim

S: Apakah jenis relau yang sesuai untuk tiub sinaran FH®?
J: Tiub sinaran FH® digunakan secara meluas dalam relau rawatan gas, berterusan, kelompok, penyepuhlindapan dan rawatan haba.

S: Apakah bahan yang tersedia untuk tiub sinaran FH®?
J: Kami menawarkan keluli aloi tahan haba dan pilihan superaloi berasaskan kobalt HR25 untuk persekitaran dan suhu relau yang berbeza.

S:  Berapakah suhu operasi maksimum?
J: Tiub sinaran FH® biasanya boleh beroperasi secara berterusan pada suhu sehingga 1200°C.

S: Bolehkah FH® mengeluarkan tiub berseri tersuai?
A: Ya. Kami menyediakan diameter, panjang, ketebalan dinding dan reka bentuk tiub yang disesuaikan berdasarkan spesifikasi relau anda.

S: Apakah kelebihan tiub sinaran FH®?
J: Tiub berseri FH® menawarkan kecekapan pemindahan haba yang sangat baik, rintangan pengoksidaan, hayat perkhidmatan yang panjang dan prestasi suhu tinggi yang boleh dipercayai.

Produk Berkaitan
TENTANG KAMI
Kualiti ialah Daya Saing Teras Kami
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM FH® Tiub Sinaran Gas Suhu Tinggi untuk Relau Rawatan Haba Suppliers and FH® Tiub Sinaran Gas Suhu Tinggi untuk Relau Rawatan Haba Factory.
Produk utama kami termasuk lekapan rawatan haba, tiub berseri, penggelek relau, bilah kipas, rel relau, roda dan pelbagai bahagian aloi lain untuk relau. Kami menawarkan bantuan teknikal untuk menyesuaikan atau mengoptimumkan lekapan rawatan haba anda, membantu pelanggan kami menemui penyelesaian kos efektif untuk meningkatkan kecekapan operasi rawatan haba mereka.
Lihat Lagi
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Ditubuhkan pada

  • 0+

    Negara Eksport

  • 0tan

    Kapasiti Pengeluaran Bulanan

  • 0+

    Pekerja

Sijil Kepujian
  • 2015 Pembekal Cemerlang
  • 2016 Pembekal Cemerlang
  • 2017 Pembekal Cemerlang
  • 2018 Pembekal Cemerlang
  • Persatuan Industri Rawatan Haba China
  • Borang Pendaftaran Perdagangan Luar Negeri
  • 1
  • 2
  • 3
Berita
Tiub Sinaran Industry knowledge

Apakah kelebihan utama Tiub Radiant untuk Relau Industri | FH® dalam relau rawatan haba suhu tinggi (800-1200°C)?

1. Suhu tinggi dan rintangan kejutan haba

Menggunakan proses tuangan sentrifugal, Tiub Radiant untuk Relau Industri | FH® mempunyai ketebalan dinding yang seragam (toleransi ketebalan ≤0.2mm), mengekalkan integriti struktur dalam persekitaran operasi 800-1200°C dan

mengurangkan dengan ketara risiko keretakan yang disebabkan oleh tekanan haba.

2. Kecekapan haba yang tinggi

Reka bentuk dinding nipis (sehingga 4.76mm) meningkatkan kawasan sinaran haba dengan ketara, meningkatkan kecekapan pemindahan haba, membolehkan peningkatan suhu relau yang cepat dan penyelenggaraan suhu yang stabil, dan mengurangkan penggunaan tenaga.

3. Sifat mekanikal yang sangat baik

Struktur mikro padat yang dicapai melalui tuangan emparan memberikan tiub dengan kekuatan tegangan dan mampatan yang sangat baik, membolehkannya menahan kitaran suhu tinggi jangka panjang tanpa ubah bentuk.

4. Kebolehubahsuaian

Bergantung pada jenis relau (relau pengkarbonan, relau berterusan, relau industri), ketebalan dinding, bahan (keluli aloi, keluli tahan karat tahan karat), dan diameter tiub boleh dilaraskan secara fleksibel untuk memenuhi pelanggan tertentu

keperluan proses. Kata kunci: Tiub Radiant untuk Relau Industri | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Apakah simptom biasa kegagalan tiub sinaran (retak, kebocoran, penurunan kecekapan haba) dan langkah penyelesaian masalah pantas?

1. Retak

Gejala: Keretakan kecil atau keretakan yang jelas kelihatan pada dinding tiub, disertai dengan suhu tempatan yang luar biasa tinggi.

Penyelesaian masalah: Gunakan pemeriksaan zarah magnetik atau ujian ultrasonik untuk mengesan keretakan; periksa tekanan air penyejuk seragam dan hilangkan tekanan haba yang disebabkan oleh terlalu panas setempat.

2. Kebocoran

Gejala: Kebocoran medium (seperti minyak pemanasan atau nitrogen) dalam tiub, mengakibatkan kesan minyak atau bunyi kebocoran gas.

Penyelesaian masalah: Mula-mula, lakukan ujian tekanan air (semua produk kami menjalani ujian ini sebelum penghantaran) untuk mengesahkan sebarang kebocoran; kemudian gunakan ujian penembus helium untuk mengesan kebocoran kecil.

3. Kecekapan Terma Menurun

Simptom: Masa pemanasan relau yang berpanjangan, peningkatan penggunaan tenaga, dan suhu permukaan tidak sekata. Penyelesaian masalah: Periksa dinding tiub untuk penskalaan yang disebabkan oleh kakisan atau mendapan, yang boleh menghalang pancaran

permukaan. Gunakan pengimejan terma inframerah untuk mengesan kawasan suhu tidak normal dengan cepat. Buka bahagian dalam tiub untuk pemeriksaan dan pembersihan atau penggantian jika perlu.

4. Proses Penyelesaian Masalah Pantas

Langkah 1: Periksa bahagian luar secara visual dan perhatikan sebarang kelainan.

Langkah 2: Lakukan ujian tekanan air atau udara untuk mengesahkan kebocoran.

Langkah 3: Gunakan NDT (zarah magnetik atau ultrasonik) untuk mengesan keretakan atau kecacatan.

Langkah 4: Gunakan pengimej haba inframerah atau penderia suhu untuk menilai taburan haba dan menentukan sama ada terdapat sebarang isu kecekapan terma.

Melalui penyelesaian masalah sistematik ini, masalah boleh dikesan dan pembaikan atau penggantian dilaksanakan secepat mungkin, meminimumkan kerugian masa henti.

Apakah model dan spesifikasi biasa Tiub Radiant untuk Relau Industri | FH® ditawarkan oleh Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Diameter tiub berkisar antara 50mm hingga 1000mm.

Sesuai untuk rangkaian lengkap peralatan rawatan haba, daripada relau makmal kecil kepada relau industri yang besar.

Tersedia dalam panjang sehingga 5.5m.

Reka bentuk tiub panjang memudahkan pemasangan sekali, mengurangkan penyambungan di tapak, dan meningkatkan pengedap dan kebolehpercayaan keseluruhan.

Julat ketebalan dinding: 4.76mm – 30mm (boleh disesuaikan atas permintaan).

Produk dinding nipis menawarkan kecekapan sinaran haba yang lebih tinggi, manakala produk dinding tebal memberikan sokongan mekanikal yang lebih kuat.

Bahan

Keluli aloi suhu tinggi (seperti 1.2367 dan 1.2369)

Keluli tahan karat (304 dan 316L)

Aloi tahan kakisan khas (untuk industri kimia dan petroleum)

Pilihan Penyesuaian

Keratan rentas tiub berbentuk U, berbentuk W dan bulat tersedia.

Rawatan permukaan termasuk letupan pasir, penggilap dan salutan (seramik suhu tinggi).

Perkhidmatan Pemeriksaan: Ujian hidrostatik pra-penghantaran, pemeriksaan zarah magnetik dan ujian ultrasonik tersedia untuk memenuhi keperluan kualiti pelanggan yang pelbagai.
