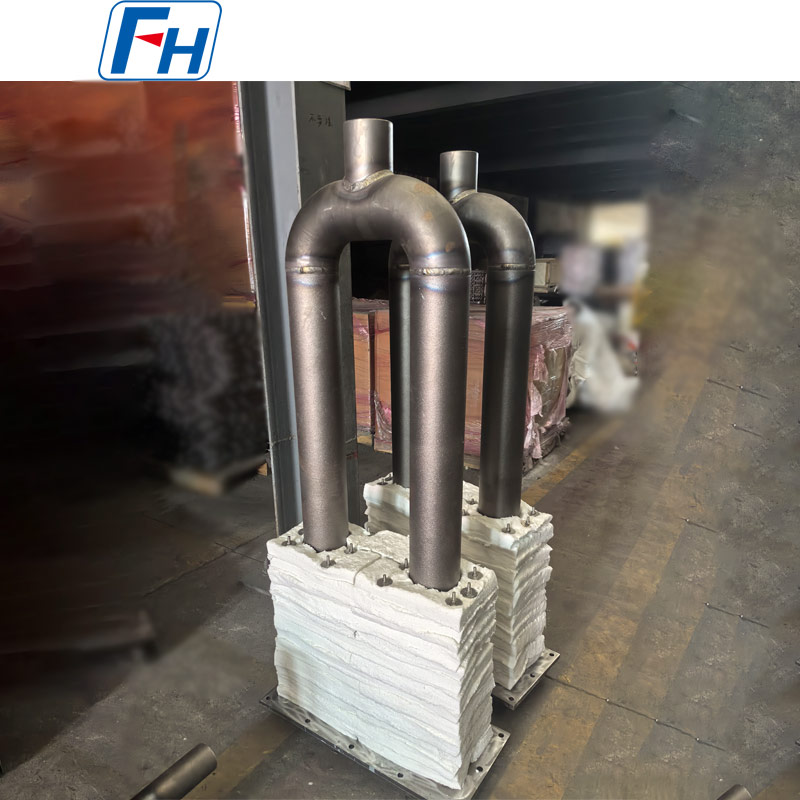

Cr25Ni35 Tiub Sinaran Berbentuk U – Ø124 × Ø108 × 1597 mm

Pemasangan Tiub Sinaran Tahan Panas Tersuai untuk Relau Industri | Aloi FH®
Aloi FH® mengeluarkan tiub sinaran berbentuk Cr25Ni35 U untuk relau industri, relau rawatan haba dan sistem pemanasan suhu tinggi yang lain.

Tiub sinaran jenis U tersuai ini dihasilkan daripada aloi tahan haba kromium tinggi Cr25Ni35, nikel tinggi, dengan spesifikasi tiub Ø124 × Ø108 × 1597 mm.

Pemasangan lengkap boleh dibekalkan dengan blok penebat, plat asas pelekap, dan komponen pemasangan tersuai, menjadikannya sesuai untuk pembinaan relau baharu serta penggantian pemasangan tiub berseri sedia ada.

Spesifikasi Produk

Dimensi Tiub Radiant Berbentuk U
Spesifikasi tiub utama untuk produk ini ialah:
Ø124 × Ø108 × 1597 mm
Dimensi biasa yang boleh disesuaikan termasuk:

• OD – Diameter Luar Tiub

• ID – Diameter Dalam Tiub

• L – Panjang Tiub

• C – Jarak Pusat

• H – Ketinggian Keseluruhan

• R – Jejari Selekoh U

• Dimensi plat pemasangan

• Kedudukan lubang pemasangan

• Dimensi blok penebat

• Dimensi sambungan


Semua dimensi struktur boleh dihasilkan mengikut lukisan teknikal pelanggan, susun atur relau, atau sampel sedia ada.

Cr25Ni35 Aloi Tahan Haba
Cr25Ni35 ialah aloi tahan haba tinggi-Cr, Ni tinggi yang sesuai untuk komponen relau industri yang terdedah kepada perkhidmatan suhu tinggi yang berpanjangan.

Untuk aplikasi tiub berseri, kelebihan utamanya termasuk:

• Rintangan pengoksidaan suhu tinggi yang baik

• Kestabilan struktur yang baik pada suhu tinggi

• Kekuatan yang sesuai untuk perkhidmatan relau

• Rintangan kepada kitaran pemanasan dan penyejukan berulang

• Sesuai untuk menuntut persekitaran pemanasan industri


Hayat perkhidmatan sebenar tiub sinaran bergantung bukan sahaja pada gred aloi, tetapi juga pada:

• Suhu operasi

• Suasana relau

• Keadaan pembakar

• Kekerapan berbasikal terma

• Dimensi tiub

• Kualiti kimpalan
  Amalan pengendalian relau


Struktur Pemanasan Sinaran Jenis U
Tiub sinaran berbentuk U terdiri daripada dua bahagian tiub lurus selari yang disambungkan dengan selekoh kembali.
Berbanding dengan tiub lurus yang ringkas, reka bentuk ini menyediakan laluan pemanasan berseri yang lebih panjang sambil mengekalkan jejak pemasangan yang agak padat.

Faedah utama termasuk:

• Permukaan pemanasan berseri yang lebih besar

• Pemasangan relau padat

• Pemanasan tidak langsung yang stabil

• Suasana relau terkawal

• Mengurangkan sentuhan api langsung dengan beban

• Penyesuaian jarak tengah yang fleksibel


Ini menjadikan tiub sinaran berbentuk U sesuai untuk banyak rawatan haba industri dan sistem relau berterusan.

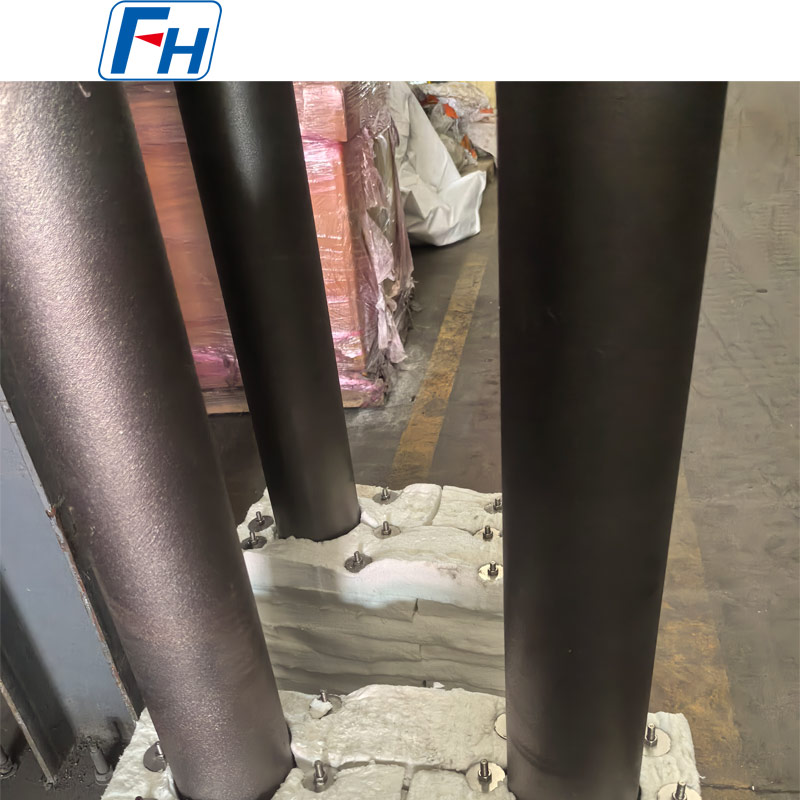

Blok Penebat & Pemasangan Pangkalan Pelekap
Ciri utama produk ini ialah blok penebat bersepadu dan struktur asas pelekap.
Tiub sinar boleh dibekalkan bersama-sama dengan:

• Blok penebat suhu tinggi

• Plat asas pelekap logam

• Lubang pemasangan

• Komponen sokongan

• Struktur penetapan tersuai


Pemasangan lengkap ini membantu memudahkan pemasangan dan penggantian relau.
Struktur penebat dan pelekap boleh disesuaikan mengikut dimensi pembukaan dan pemasangan relau pelanggan.

Direka untuk Pemanasan Relau Tidak Langsung
Tiub sinaran berbentuk U biasanya digunakan dalam sistem relau di mana proses pembakaran harus kekal dipisahkan daripada ruang kerja relau.
Haba dipindahkan melalui dinding tiub sinaran dan dipancarkan ke arah beban relau.

Susunan pemanasan ini membantu menyediakan:

• Pengagihan suhu yang lebih seragam

• Pemindahan haba yang stabil

• Suasana relau terkawal

• Mengurangkan sentuhan api langsung

• Operasi relau berterusan yang boleh dipercayai


Aplikasi Biasa
Tiub sinaran berbentuk Cr25Ni35 U boleh digunakan dalam:

• Relau rawatan haba

• Relau penyepuhlindapan

• Relau pengerasan

• Relau pembajaan

• Relau pengkarbonan

• Relau berterusan

• Relau perapian penggelek

• Relau suasana pelindung

• Talian pemprosesan keluli

• Peralatan pemanasan industri


Ia amat sesuai untuk aplikasi yang memerlukan sistem pemanasan tidak langsung suhu tinggi tersuai.

Proses Pembuatan
Bergantung pada lukisan dan struktur produk, pengeluaran mungkin termasuk:
Penyediaan Bahan → Pengeluaran Tiub → Bengkok / Fabrikasi Siku → Pemasangan → Kimpalan → Fabrikasi Plat Pemasangan → Pemasangan Penebat → Pemeriksaan Dimensi → Pemeriksaan Akhir

Kawalan pengeluaran utama termasuk:

• Ketepatan diameter tiub

• Kelurusan tiub

• Ketepatan jarak tengah

• geometri bengkok U

• Kualiti kimpalan

• Dimensi keseluruhan

• Penjajaran plat pemasangan

• Kesesuaian blok penebat


Faktor-faktor ini secara langsung mempengaruhi ketepatan pemasangan dan prestasi perkhidmatan jangka panjang.

Kelebihan Produk Utama
Bahan Tahan Panas Cr25Ni35
Sesuai untuk menuntut persekitaran relau industri.
Tersuai Ø124 × Ø108 × 1597 mm Spesifikasi
Dihasilkan mengikut keperluan pemasangan relau tertentu.
Struktur Berbentuk U Padat
Menyediakan laluan pemanasan lanjutan tanpa memerlukan ruang relau yang berlebihan.
Bekalan Perhimpunan Lengkap
Tiub berseri, blok penebat, dan tapak pelekap boleh dibekalkan bersama.
Pembuatan Berasaskan Lukisan
Dimensi dan butiran struktur boleh disesuaikan mengikut lukisan pelanggan.
Keupayaan Penggantian
Tiub sinaran sedia ada boleh dihasilkan semula mengikut sampel, lukisan atau dimensi yang diukur.

Kawalan Kualiti
Bergantung pada keperluan projek, pemeriksaan boleh termasuk:

• Pengesahan bahan

• Pemeriksaan komposisi kimia

• Pemeriksaan diameter luar / dalam

• Pemeriksaan dimensi

• Pemeriksaan jarak tengah

• Pemeriksaan kimpalan

• Pemeriksaan geometri bengkok

• Pemeriksaan plat pemasangan

• Pemeriksaan pemasangan akhir


Keperluan pemeriksaan khas boleh disahkan sebelum pengeluaran.

Mengapa Memilih Aloi FH®?
FH® Alloy mengkhusus dalam pembuatan komponen aloi tahan haba tersuai untuk relau industri dan peralatan rawatan haba.

Rangkaian tiub berseri kami termasuk:

• Cr25Ni35 Tiub Sinaran Berbentuk U

• HU Tiub Sinaran Berbentuk U

• Tiub Sinaran Jenis-P

• Tiub Radiant I-Type

• Tiub Sinaran Lurus

• Tiub Sinaran Berapi Gas

• Tiub Sinaran Berbentuk Khas

• Perhimpunan Tiub Radiant Tersuai


Kami juga mengeluarkan penggelek relau, tiub tuang emparan, lekapan rawatan haba, dulang, bakul dan komponen relau lain.

Minta Sebut Harga
Untuk sebut harga yang tepat, sila hantar kepada kami:

• Lukisan teknikal

• Gred bahan

• Diameter luar

• Diameter dalam atau ketebalan dinding

• Panjang keseluruhan

• Jarak tengah

• Jejari lentur U

• Dimensi plat pemasangan

• Suhu operasi

• Suasana relau

• Kuantiti yang diperlukan


Hantar lukisan atau spesifikasi tiub berseri sedia ada anda kepada FH® Alloy untuk semakan teknikal dan sebut harga.

Soalan Lazim
S1: Bolehkah anda mengeluarkan tiub sinaran berbentuk Cr25Ni35 U mengikut lukisan kami?
ya. FH® Alloy menyokong pengeluaran tersuai sepenuhnya berdasarkan lukisan pelanggan, dimensi relau dan sampel sedia ada.

S2: Bolehkah dimensi Ø124 × Ø108 × 1597 mm ditukar?
ya. Diameter tiub, panjang, jarak tengah, jejari lentur dan dimensi keseluruhan semuanya boleh disesuaikan.

S3: Bolehkah anda membekalkan blok penebat dan plat pelekap bersama-sama?
ya. Tiub sinaran berbentuk U boleh dibekalkan sebagai pemasangan lengkap dengan blok penebat, plat pelekap, dan komponen pemasangan yang berkaitan.

S4: Bolehkah produk ini digunakan sebagai tiub sinaran gantian?
ya. Kita boleh mengeluarkan semula tiub sinaran sedia ada mengikut lukisan, sampel, gambar atau dimensi yang diukur.

S5: Bolehkah aloi lain digunakan sebagai ganti Cr25Ni35?
ya. Bahan boleh dipilih mengikut suhu operasi sebenar, suasana relau, keadaan penunu, dan jangka hayat perkhidmatan.

S6: Apakah maklumat yang diperlukan untuk sebut harga?
Lukisan teknikal lebih diutamakan. Sila berikan juga bahan, dimensi, suhu operasi, suasana relau dan kuantiti.
