Tiub Sinaran Jenis P Tersuai untuk Relau Perindustrian

Pemasangan Tiub Sinaran Aloi Tahan Panas | Plat Pemasangan Tersuai & Sambungan | Aloi FH®
FH® Aloi mengeluarkan tiub sinaran jenis P tersuai untuk relau industri dan peralatan rawatan haba, menyediakan pemasangan tiub sinaran lengkap mengikut lukisan pelanggan, dimensi relau, suhu operasi, atmosfera dan keperluan sistem penunu.

Konfigurasi berbentuk P menggabungkan bahagian bercahaya lurus panjang dengan selekoh kembali, mewujudkan laluan pemanasan lanjutan dalam ruang relau yang agak padat.

Tiub sinar jenis ini sesuai untuk sistem pemanasan industri yang memerlukan pemanasan tidak langsung, suasana relau terkawal, pengagihan haba yang stabil dan penyepaduan relau tersuai.

Gambaran Keseluruhan Produk
Tiub sinaran jenis P menggunakan berbilang bahagian tiub lurus dan lentur kembali untuk membentuk laluan pemanasan berterusan.
Berbanding dengan tiub sinaran lurus konvensional, struktur jenis P boleh memberikan permukaan berseri yang lebih panjang sambil mengekalkan susunan pemasangan yang padat.
Produk yang ditunjukkan boleh dihasilkan sebagai pemasangan lengkap termasuk:

• Bahagian tiub berseri utama

• Selekoh balik

• Plat pelekap

• Sambungan sisi pembakar

• Sambungan alur keluar / ekzos

• Komponen sokongan

• Antara muka pemasangan tersuai


Aloi FH® menyokong kedua-dua projek relau baharu dan pembuatan tiub berseri gantian.

Spesifikasi Biasa

Dimensi Tiub Radiant Jenis-P
Setiap tiub sinaran jenis P boleh dihasilkan mengikut susun atur relau pelanggan.

Parameter dimensi biasa termasuk:

• OD – Diameter Luar Tiub

• WT – Ketebalan Dinding

• L – Panjang Keseluruhan

• C – Jarak Pusat

• R – Jejari Selekoh Kembali

• W – Lebar Keseluruhan

• Plat pelekap dimensions

• Diameter tiub sambungan

• Panjang sambungan

• Dimensi lubang pelekap

• Dimensi antara muka pembakar


Rujukan Lukisan

• OD = Diameter Luar

• WT = Ketebalan Dinding

• L = Panjang Keseluruhan

• C = Jarak Pusat

• R = Jejari Bengkok


Semua dimensi boleh disesuaikan mengikut lukisan pelanggan, sampel atau dimensi relau sedia ada.

Struktur Berbilang Pas Berbentuk P
Perbezaan utama antara tiub sinaran jenis P dan tiub sinaran lurus konvensional ialah geometri aliran baliknya.
Berbilang bahagian lurus disambungkan oleh bahagian kembali melengkung, membentuk laluan aliran dalaman yang lebih panjang.
Reka bentuk ini boleh menyediakan:

• Permukaan pemanasan berseri yang lebih besar

• Laluan pemanasan yang lebih panjang

• Susunan pemasangan padat

• Susun atur relau fleksibel

• Pemindahan haba yang stabil

• Susunan penunu dan ekzos tersuai


Geometri jenis P yang tepat harus direka bentuk mengikut relau sebenar dan bukannya menggunakan satu dimensi standard untuk setiap aplikasi.

Bahan Aloi Tahan Panas
Pemilihan bahan adalah penting untuk hayat perkhidmatan tiub berseri.
FH® Aloi boleh mengeluarkan tiub sinaran jenis P menggunakan bahan tahan haba yang berbeza, termasuk:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Aloi tahan haba Cr-Ni

• Aloi tahan haba Ni tinggi

• Aloi suhu tinggi berasaskan nikel

• Gred lain yang ditentukan oleh pelanggan


Pemilihan bahan harus mempertimbangkan:

• Suhu operasi

• Suasana relau

• Keadaan pembakar

• Kekerapan berbasikal terma

• Keadaan pengoksidaan

• Ketebalan dinding tiub

• Hayat perkhidmatan yang diperlukan


Jika bahan tidak dinyatakan, FH® Aloi boleh menyediakan sokongan pemilihan bahan berdasarkan keadaan operasi relau sebenar.

Direka untuk Pemanasan Relau Tidak Langsung
Tiub sinaran jenis P biasanya digunakan di mana nyalaan penunu dan gas pembakaran perlu kekal dipisahkan daripada ruang kerja relau.
Haba dipindahkan melalui dinding tiub sinaran dan dipancarkan ke arah bahan kerja di dalam relau.
Susunan ini boleh membantu menyediakan:

• Suasana relau terkawal

• Mengurangkan sentuhan api langsung

• Pemanasan yang lebih stabil

• Pengagihan suhu seragam

• Operasi berterusan yang boleh dipercayai


Plat Pemasangan Tersuai & Sambungan

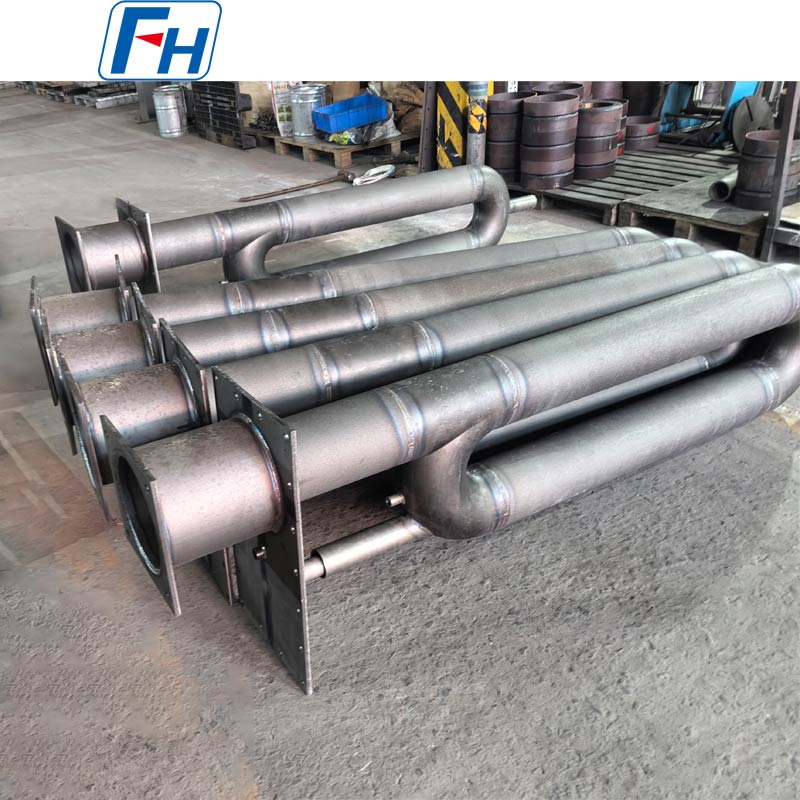

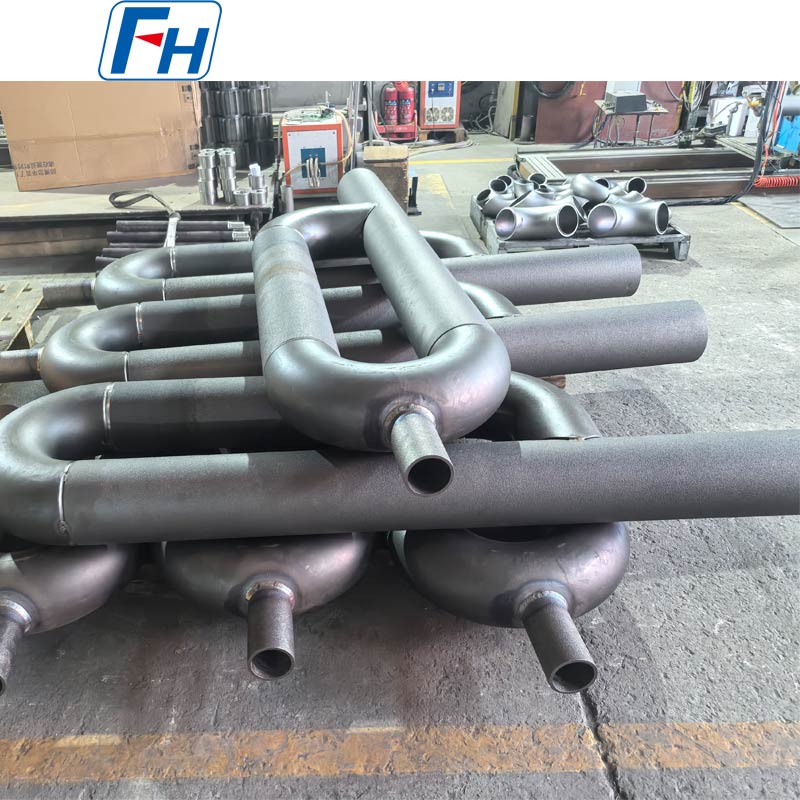

Tiub sinaran jenis P yang ditunjukkan menggunakan plat pelekap tersuai dan struktur sambungan hujung.
Aloi FH® boleh menyesuaikan:

• Plat pelekap width and height

• Ketebalan plat

• Kuantiti lubang pelekap

• Diameter dan kedudukan lubang

• Sambungan pembakar

• Sambungan ekzos

• Diameter tiub sambungan

• Struktur sokongan

• Orientasi pemasangan


Ini membolehkan pemasangan lengkap sepadan dengan antara muka relau sedia ada pelanggan.

Aplikasi Biasa
Tiub sinaran jenis P digunakan secara meluas dalam:

• Relau rawatan haba

• Relau penyepuhlindapan

• Relau pengerasan

• Relau pembajaan

• Relau pengkarbonan

• Relau berterusan

• Relau perapian penggelek

• Relau suasana pelindung

• Talian pemprosesan keluli

• Sistem pemanasan industri


Ia amat sesuai untuk aplikasi yang memerlukan laluan pemanasan berseri yang panjang dalam ruang relau terhad.

Proses Pengilangan
Bergantung pada reka bentuk, pembuatan mungkin termasuk:
Penyediaan Bahan → Pengeluaran Tiub → Penyediaan Bahagian Lurus → Fabrikasi Bengkok Kembali → Pemasangan → Kimpalan → Fabrikasi Plat Pemasangan → Pemesinan → Pemeriksaan Dimensi → Pembersihan Permukaan → Pemeriksaan Akhir

Kawalan pembuatan utama termasuk:

• Kelurusan tiub

• Konsistensi ketebalan dinding

• Bengkokkan geometri

• Jarak tengah

• Kualiti kimpalan

• Penjajaran sambungan

• Plat pelekap accuracy

• Toleransi dimensi keseluruhan


Untuk struktur jenis P yang kompleks, mengekalkan penjajaran yang betul antara berbilang bahagian tiub adalah amat penting.

Kelebihan Utama
Laluan Pemanasan Lanjutan
Struktur berbentuk P menyediakan laluan sinaran yang lebih panjang daripada tiub lurus yang ringkas.
Susun atur Relau Padat
Bahagian tiub berbilang boleh diatur dalam kawasan pemasangan relau terhad.
Bahan Tahan Panas Tersuai
Bahan boleh dipilih mengikut suhu relau dan suasana.
Pembuatan Perhimpunan Lengkap
Bahagian tiub, selekoh, plat pelekap, dan struktur sambungan boleh dibekalkan sebagai satu pemasangan.
Pengeluaran Berasaskan Lukisan
Sesuai untuk projek relau industri yang sangat disesuaikan.
Pengilangan Penggantian
Tiub sinaran jenis P sedia ada boleh dihasilkan semula daripada lukisan, sampel, gambar atau ukuran dimensi.

Kawalan Kualiti
Bergantung pada keperluan pelanggan, pemeriksaan boleh termasuk:

• Pengesahan bahan

• Analisis komposisi kimia

• Pemeriksaan dimensi

• Pengukuran ketebalan dinding

• Pemeriksaan dimensi bengkok

• Jarak tengah inspection

• Pemeriksaan kimpalan

• Plat pelekap inspection

• Pemeriksaan dimensi sambungan

• Pemeriksaan pemasangan akhir


Keperluan pemeriksaan khas boleh dipersetujui sebelum pengeluaran.

Mengapa Memilih Aloi FH®?
FH® Alloy mengkhusus dalam komponen aloi tahan haba tersuai untuk relau industri dan peralatan rawatan haba.
Rangkaian tiub berseri kami termasuk:

• Tiub Sinaran Jenis-P

• Tiub Sinaran Berbentuk U

• Tiub Radiant I-Type

• Tiub Sinaran Lurus

• Tiub Sinaran Berapi Gas

• Tiub Sinaran Berbentuk Khas

• Perhimpunan Tiub Radiant Tersuai


Kami juga mengeluarkan:

• Penggelek relau

• Tiub tuang empar

• Lekapan rawatan haba

• Dulang relau

• Bakul relau

• Komponen relau tahan haba tersuai


FH® Alloy menyokong pembuatan OEM, pengeluaran berasaskan lukisan, projek penggantian dan pemilihan aloi tersuai untuk pelanggan antarabangsa.

Minta Sebut Harga
Untuk petikan yang tepat untuk tiub sinaran jenis P anda, sila berikan:

1. Lukisan teknikal atau lakaran

2. Diameter luar tiub

3. Ketebalan dinding

4. Dimensi keseluruhan

5. Jarak tengah

6. Kembalikan dimensi selekoh

7. Gred bahan

8. Plat pelekap dimensions
9. Butiran sambungan penunu / ekzos

10. Suhu operasi

11. Suasana relau

12. Kuantiti yang diperlukan


Hantar lukisan atau spesifikasi tiub berseri sedia ada anda kepada FH® Alloy untuk semakan teknikal dan sebut harga.

Soalan Lazim
S1: Bolehkah anda mengeluarkan tiub sinaran jenis P mengikut lukisan kami?
ya. FH® Alloy mengkhusus dalam pembuatan tersuai berdasarkan lukisan pelanggan, sampel dan dimensi relau.

S2: Apakah perbezaan antara tiub sinaran jenis P dan jenis U?
Tiub sinaran jenis-U biasanya terdiri daripada dua kaki selari utama yang disambungkan dengan satu selekoh kembali. Tiub sinaran jenis P menggunakan susunan aliran balik yang lebih kompleks dengan berbilang bahagian, membolehkan laluan pemanasan yang lebih lama dalam relau.

S3: Bolehkah plat pelekap disesuaikan?
ya. Dimensi plat, ketebalan, lubang pelekap, bukaan sambungan, dan kedudukan pemasangan semuanya boleh dibuat mengikut lukisan relau.

S4: Apakah bahan yang boleh digunakan?
Pilihan yang tersedia termasuk 1.4848, 1.4849, 1.4852, 2.4879, aloi tinggi Cr/Ni tinggi, aloi berasaskan nikel dan gred tahan haba yang ditentukan pelanggan lain.

S5: Bolehkah anda mengeluarkan tiub sinar P-jenis gantian?
ya. Produk sedia ada boleh diterbitkan semula menggunakan lukisan, sampel, foto atau dimensi yang diukur.

S6: Bolehkah anda membekalkan pemasangan tiub berseri yang lengkap?
ya. Aloi FH® boleh mengeluarkan bahagian tiub, selekoh kembali, plat pelekap, sambungan dan komponen struktur yang berkaitan sebagai pemasangan lengkap.
