Tiub Sinaran Berbentuk-U HU – Ø152.4 × Ø142.8 × 2154.24 mm

Pemasangan Tiub Radiant Berdiameter Besar Tersuai untuk Relau Perindustrian | Aloi FH®
Aloi FH® mengeluarkan tiub sinaran berbentuk HU U untuk relau industri, relau rawatan haba dan sistem pemanasan tidak langsung suhu tinggi.

Tiub sinaran tersuai ini dihasilkan daripada aloi tahan haba HU dengan spesifikasi tiub Ø152.4 × Ø142.8 × 2154.24 mm (OD × ID × L).

Struktur berbentuk U berdiameter besar menyediakan permukaan pemanasan berseri yang dilanjutkan sambil mengekalkan susunan pemasangan relau yang padat. Produk ini juga boleh dibekalkan sebagai pemasangan lengkap dengan blok penebat suhu tinggi, plat asas pelekap, dan komponen pemasangan tersuai.

Aloi FH® menyokong pembuatan OEM mengikut lukisan pelanggan, dimensi relau, keadaan operasi dan keperluan penggantian.

Spesifikasi Produk

Dimensi Tiub Radiant Berbentuk U
Spesifikasi utama tiub berseri ini ialah:
Ø152.4 × Ø142.8 × 2154.24 mm

• OD – Diameter Luar: Ø152.4 mm

• ID – Diameter Dalam: Ø142.8 mm

• Ketebalan Dinding Nominal: 4.8 mm

• L – Panjang: 2154.24 mm


Dimensi struktur lain boleh disesuaikan, termasuk:

• C – Jarak Pusat

• H – Ketinggian Keseluruhan

• R – Jejari Selekoh U

• Panjang kaki lurus

• Dimensi plat pemasangan

• Kedudukan lubang pemasangan

• Dimensi blok penebat

• Dimensi sambungan masuk / keluar


Semua dimensi boleh dihasilkan mengikut lukisan pelanggan atau dimensi relau sedia ada.

Aloi Tahan Panas HU
HU ialah gred aloi tuangan tahan haba berkromium tinggi, nikel tinggi yang biasa digunakan untuk komponen yang beroperasi dalam persekitaran perindustrian suhu tinggi.

Untuk aplikasi tiub berseri, bahan HU menyediakan ciri-ciri seperti:

• Kekuatan suhu tinggi yang baik

• Rintangan pengoksidaan yang baik

• Prestasi stabil semasa pendedahan haba yang berpanjangan

• Rintangan yang sesuai terhadap kitaran pemanasan dan penyejukan berulang

• Kestabilan struktur yang baik untuk aplikasi relau industri


Prestasi perkhidmatan sebenar tiub berseri bergantung pada lebih daripada gred bahan sahaja. Suhu pengendalian, suasana relau, keadaan penunu, kitaran haba, geometri tiub dan amalan pengendalian relau juga perlu dipertimbangkan.

Struktur Berbentuk U Diameter Besar
Dengan diameter luar Ø152.4 mm, produk ini direka bentuk sebagai tiub sinaran berbentuk U yang agak besar untuk sistem relau industri yang memerlukan permukaan pemanasan sinaran yang besar.
Strukturnya terdiri daripada dua bahagian tiub selari panjang yang disambungkan oleh lentur-U.

Konfigurasi ini menyediakan:

• Laluan pemanasan berseri yang dilanjutkan

• Permukaan pemanasan yang besar

• Susunan relau padat

• Pemanasan tidak langsung yang stabil

• Reka bentuk jarak tengah yang fleksibel

• Kebolehsuaian kepada susun atur relau yang berbeza


Berbanding dengan tiub sinar lurus yang ringkas, reka bentuk berbentuk U membolehkan laluan pemindahan haba yang lebih panjang dalam ruang pemasangan yang terhad.

Pemasangan Penebat & Pemasangan Lengkap

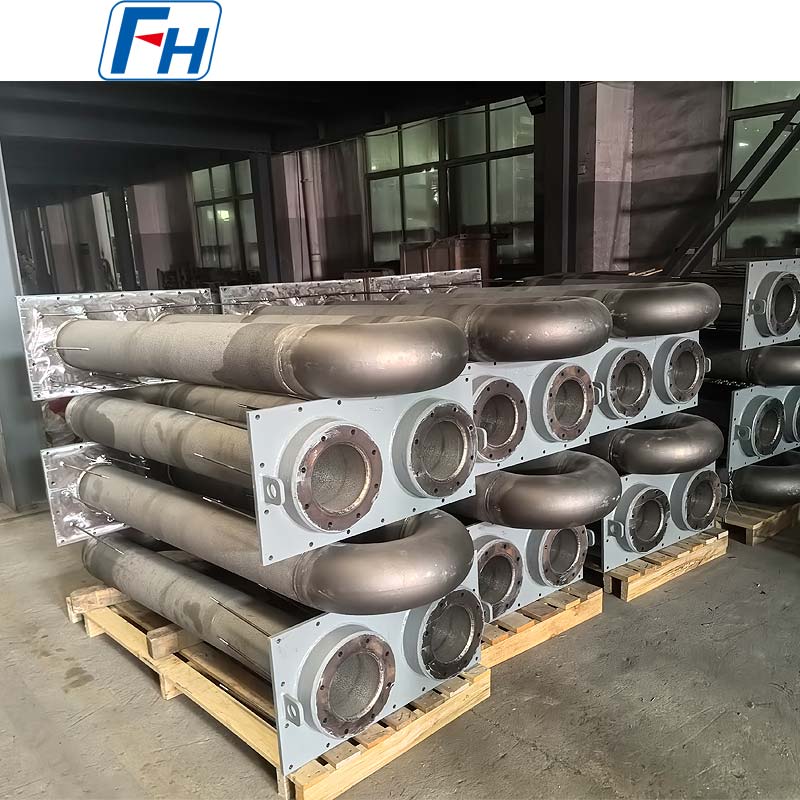

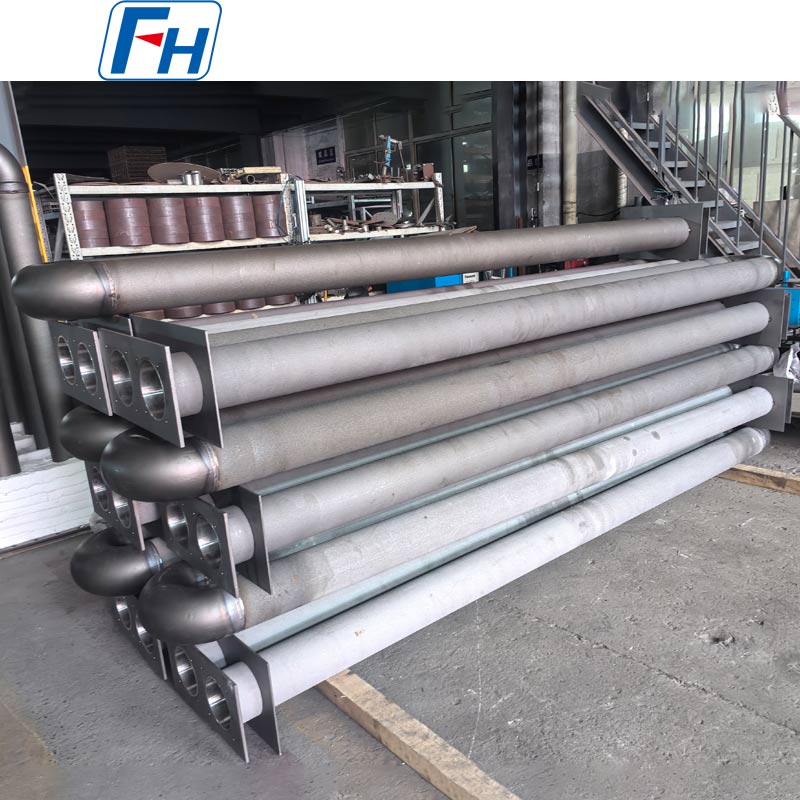

Seperti yang ditunjukkan dalam konfigurasi produk ini, tiub berseri boleh dibekalkan bersama dengan blok penebat suhu tinggi dan plat asas pelekap logam.
Pemasangan lengkap ini membantu memudahkan pemasangan dan penggantian.

Komponen tersuai boleh termasuk:

• Ketebalan blok penebat

• Dimensi blok penebat

• Saiz plat asas

• Ketebalan plat asas

• Kuantiti lubang pelekap

• Kedudukan lubang pemasangan

• Jarak tiub

• Struktur sokongan


Untuk pembina relau dan projek penggantian, FH® Alloy boleh menyediakan pemasangan lengkap dan bukannya hanya membekalkan tiub sinaran kosong.

Pemanasan Relau Tidak Langsung
Tiub sinaran berbentuk U digunakan secara meluas dalam relau industri di mana sumber pemanasan atau gas pembakaran harus kekal dipisahkan daripada ruang kerja relau.
Haba yang dihasilkan di dalam tiub dipindahkan melalui dinding tiub dan dipancarkan ke arah beban relau.

Susunan pemanasan ini boleh membantu menyediakan:

• Suasana relau terkawal

• Mengurangkan sentuhan api langsung

• Pengagihan haba yang stabil

• Suhu relau yang lebih seragam

• Prestasi pemanasan berterusan yang boleh dipercayai


Aplikasi Biasa
Tiub sinaran berbentuk HU U boleh digunakan dalam:

• Relau rawatan haba

• Relau penyepuhlindapan

• Relau pengerasan

• Relau pembajaan

• Relau pengkarbonan

• Relau berterusan

• Relau perapian penggelek

• Relau suasana pelindung

• Talian pemprosesan keluli

• Peralatan pemanasan industri


Spesifikasi ini amat sesuai untuk sistem yang memerlukan tiub sinaran berbentuk U berdiameter besar untuk pemanasan tidak langsung suhu tinggi.

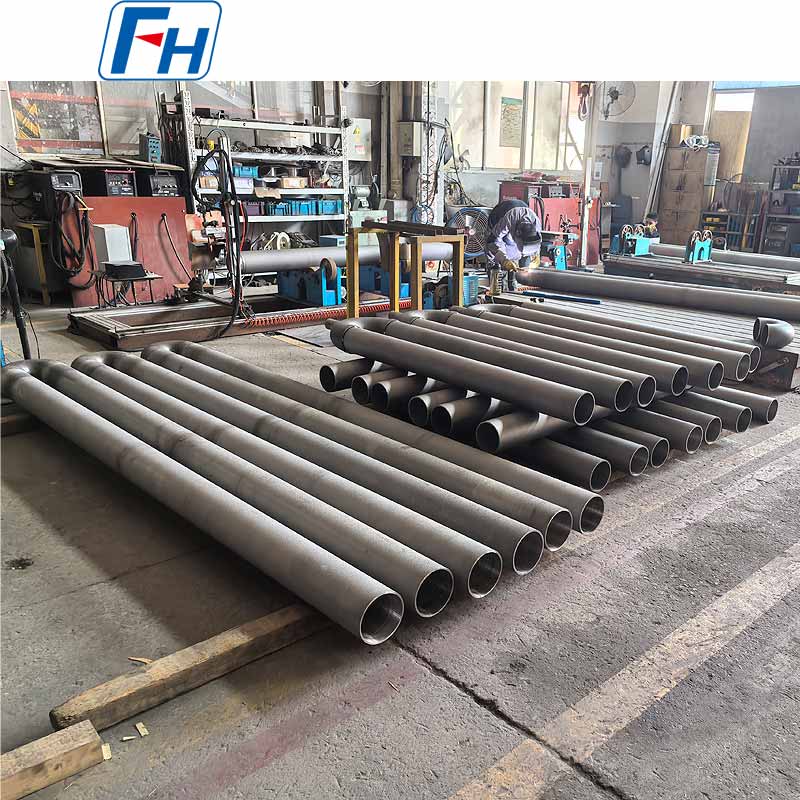

Proses Pembuatan
Bergantung pada lukisan teknikal, proses pembuatan boleh termasuk:
Penyediaan Bahan → Pengeluaran Tiub → U-Bend / Fabrikasi Siku → Pemasangan → Kimpalan → Pemesinan → Fabrikasi Plat Pemasangan → Pemasangan Penebat → Pemeriksaan Dimensi → Pemeriksaan Akhir

Kawalan pembuatan utama termasuk:

• Diameter luar dan dalam

• Ketebalan dinding

• Kelurusan tiub

• Jarak tengah

• Bengkokkan geometri

• Kualiti kimpalan

• Dimensi keseluruhan

• Penjajaran plat pemasangan

• Kesesuaian pemasangan penebat


Kawalan dimensi yang tepat amat penting untuk tiub sinaran sepanjang 2154.24 mm, kerana penjajaran pemasangan secara langsung mempengaruhi pemasangan relau dan prestasi perkhidmatan.

Kelebihan Produk Utama
Aloi Tahan Panas HU
Direka untuk menuntut persekitaran relau industri.
Besar Ø152.4 mm Diameter
Menyediakan permukaan pemanasan berseri yang besar.
2154.24 mm Panjang Tiub
Sesuai untuk pemasangan relau industri besar.
4.8 mm Ketebalan Dinding Nominal
Dikira daripada Ø152.4 mm OD dan Ø142.8 mm ID yang ditentukan.
Bekalan Perhimpunan Lengkap
Tersedia dengan blok penebat, plat asas, dan komponen pelekap.
Kejuruteraan Tersuai
Jarak tengah, jejari lentur, struktur pelekap dan dimensi lain boleh disesuaikan.
Pengilangan Penggantian
Himpunan tiub berseri sedia ada boleh dihasilkan semula mengikut lukisan, sampel atau dimensi yang diukur.

Kawalan Kualiti
Bergantung pada keperluan projek, pemeriksaan boleh termasuk:

• Pengesahan bahan

• Pemeriksaan komposisi kimia

• Pemeriksaan diameter luar

• Pemeriksaan diameter dalam

• Ketebalan dinding measurement

• Pemeriksaan panjang keseluruhan

• Pemeriksaan jarak tengah

• Bengkokkan geometri inspection

• Pemeriksaan kimpalan

• Pemeriksaan plat pemasangan

• Pemeriksaan pemasangan akhir


Keperluan pemeriksaan tambahan boleh dipersetujui sebelum pengeluaran.

Mengapa Memilih Aloi FH®?
FH® Alloy mengkhusus dalam komponen aloi tahan haba tersuai untuk relau industri dan peralatan rawatan haba.

Rangkaian tiub berseri kami termasuk:

• HU Tiub Sinaran Berbentuk U

• Cr25Ni35 Tiub Sinaran Berbentuk U

• Tiub Sinaran Jenis-P

• Tiub Radiant I-Type

• Tiub Sinaran Lurus

• Tiub Sinaran Berapi Gas

• Tiub Sinaran Berbentuk Khas

• Perhimpunan Tiub Radiant Tersuai


Kami juga mengeluarkan penggelek relau, tiub tuang emparan, lekapan rawatan haba, dulang relau, bakul relau dan komponen relau tersuai yang lain.

Minta Sebut Harga
Untuk petikan yang tepat, sila berikan:

1. Lukisan teknikal

2. Gred bahan

3. Diameter luar

4. Diameter dalam atau ketebalan dinding

5. Panjang keseluruhan

6. Jarak tengah

7. Jejari lentur U

8. Dimensi plat pemasangan

9. Suhu operasi

10. Suasana relau

11. Kuantiti yang diperlukan


Hantar lukisan atau spesifikasi tiub berseri sedia ada anda kepada FH® Alloy untuk semakan teknikal dan sebut harga.

Soalan Lazim
S1: Bolehkah anda mengeluarkan tiub sinaran berbentuk U Ø152.4 × Ø142.8 × 2154.24 mm?
ya. FH® Alloy boleh mengeluarkan spesifikasi tiub sinaran HU ini dan juga boleh melaraskan dimensi mengikut reka bentuk relau anda.

S2: Apakah ketebalan dinding?
Berdasarkan diameter luar Ø152.4 mm dan diameter dalam Ø142.8 mm, ketebalan dinding jejari nominal ialah 4.8 mm.

S3: Bolehkah jarak tengah disesuaikan?
ya. Jarak tengah, jejari lentur, panjang kaki lurus, ketinggian keseluruhan dan dimensi pemasangan semuanya boleh disesuaikan.

S4: Bolehkah anda membekalkan blok penebat dan pangkalan pelekap?
ya. Tiub berseri boleh dibekalkan sebagai pemasangan lengkap dengan blok penebat tersuai, plat pelekap, dan komponen pemasangan yang berkaitan.

S5: Bolehkah HU digantikan dengan aloi tahan haba yang lain?
ya. Bahan boleh dipilih mengikut suhu operasi, suasana relau, keadaan kitaran haba, dan jangka hayat perkhidmatan.

S6: Bolehkah anda mengeluarkan tiub berseri gantian?
ya. Tiub sinaran sedia ada boleh dihasilkan semula daripada lukisan teknikal, sampel, gambar atau dimensi yang diukur.
