Pengeluar Tiub Radiant Bengkok Tersuai FH® | Tiub Radiant Berbentuk untuk Relau Perindustrian

Jenama: FH®
Pensijilan: ISO9001, ISO14001
Bahan: Keluli Struktur Karbon
Gred Bahan: SS400 Q235
Saiz: 1053.9x 1172x196mm atau Disesuaikan Mengikut Lukisan
Jenis Struktur: Serpentine / Pelbagai Bengkok / Fabrikasi
Suhu Operasi: 200 ℃
MOQ: 2 Keping

Hubungi Kami
PRAV：Tiada artikel sebelum ini
SETERUSNYA：Tiub Sinaran U untuk Relau Rawatan Haba
  • Parameter
  • Hubungi Kami

Tiub Sinaran Keluli Dikimpal Tersuai untuk Sistem Pemanasan Relau Industri

Gambaran Keseluruhan Produk
FH® SS400 Q235 Serpentine Bent Radiant Tube ialah sistem tiub pemanasan berbilang laluan yang direka bentuk untuk aplikasi relau industri yang memerlukan penyelesaian keluli struktur yang menjimatkan kos.
Tidak seperti tiub sinaran aloi tinggi, model ini menggunakan bahan keluli karbon SS400 dan Q235, menjadikannya sesuai untuk:

  • Persekitaran relau suhu sederhana
  • Sistem pemanasan struktur
  • Keadaan pengoksidaan bukan melampau
  • Talian rawatan haba industri yang sensitif kos

Geometri serpentin meningkatkan luas permukaan pemanasan dengan ketara sambil mengekalkan jejak pemasangan yang padat.

Ciri & Kelebihan Utama
1. Penyelesaian Pemanasan Industri yang Kos-Efektif
Menggunakan keluli SS400 Q235 mengurangkan kos bahan sambil mengekalkan integriti struktur untuk aplikasi suhu sederhana.
2. Taburan Haba Serpentine Pelbagai Pas
Konfigurasi bengkok memaksimumkan panjang pertukaran haba, memastikan:

  • Pemanasan yang lebih seragam
  • Mengurangkan bintik panas
  • Peningkatan kecekapan relau

3. Reka Bentuk Struktur Dikimpal Kuat
Semua selekoh dan sambungan dikimpal ketepatan dengan struktur manik bertetulang yang boleh dilihat (seperti ditunjukkan dalam imej), memastikan:

  • Kestabilan struktur
  • Rintangan getaran
  • Kekuatan mekanikal jangka panjang

4. Pembuatan Kejuruteraan Tersuai
FH® menyediakan penyesuaian penuh berdasarkan susun atur relau:

  • Reka bentuk Serpentine / S-jenis / berbilang gelung
  • Kedudukan masuk / keluar
  • Penyepaduan bingkai asas
  • Diameter tiub dan ketebalan dinding

5. Penyelenggaraan & Pemasangan yang Mudah
Pembinaan kimpalan modular membolehkan:

  • Penggantian yang lebih pantas
  • Penyepaduan relau dipermudahkan
  • Kos masa henti yang lebih rendah


Spesifikasi Teknikal

item Spesifikasi
bahan Keluli karbon SS400 Q235
Jenis Struktur Serpentine / Tiub sinaran dikimpal berbilang lentur
Pembuatan Lenturan ketepatan kimpalan fabrikasi
Suhu Operasi ≤ 600–750°C (bergantung pada reka bentuk sistem)
Rawatan Permukaan Salutan anti-pengoksidaan / tahan haba (pilihan)
Jenis Pemasangan Sistem sokongan dalaman dipasang di lantai / relau
Saiz Tersuai Tersedia berdasarkan reka bentuk relau


Penjelasan Bahan (SS400 Q235)
Struktur ini menggunakan keluli karbon industri yang tersedia secara meluas:

  • SS400 (keluli struktur standard Jepun)
    Kebolehkimpalan yang baik dan kekuatan struktur umum.
  • Q235 (keluli karbon struktur China)
    Nisbah prestasi kos yang sangat baik dan fleksibiliti fabrikasi.

Gabungan ini sesuai untuk persekitaran relau haba bukan ekstrem di mana keluli aloi tidak diperlukan.

Kawasan Permohonan
Tiub sinaran serpentin FH® SS400 Q235 digunakan secara meluas dalam:

  • Relau rawatan haba suhu rendah & sederhana
  • Sistem prapemanasan
  • Relau pengeringan industri
  • Barisan pemanasan pengeluaran berterusan
  • Perhimpunan peralatan relau struktur
  • Projek relau OEM tersuai


Keupayaan Pengilangan (Kilang FH®)
FH® pakar dalam komponen relau industri dengan:

  • Pemotongan CNC & lenturan ketepatan
  • Kimpalan tugas berat (kimpalan penembusan penuh)
  • Pemasangan terkawal jig untuk ketepatan geometri
  • Pemeriksaan dimensi sebelum penghantaran
  • Rawatan pelepasan tekanan pilihan


Kawalan Kualiti
Setiap unit menjalani:

  • Pemeriksaan jahitan kimpalan (visual pilihan NDT)
  • Semakan toleransi dimensi
  • Pengesahan galas beban
  • Ujian pemasangan pemasangan (jika perlu)


OEM / Kejuruteraan Relau Tersuai
Kami menyokong pengeluar relau dan kontraktor EPC dengan:

  • Reka bentuk susun atur serpentin tersuai
  • Integrasi dengan lukisan ruang relau
  • Cadangan naik taraf bahan (SS400 → naik taraf aloi jika perlu)
  • Pengeluaran prototaip yang pantas
  • Pengeluaran kelompok untuk projek relau

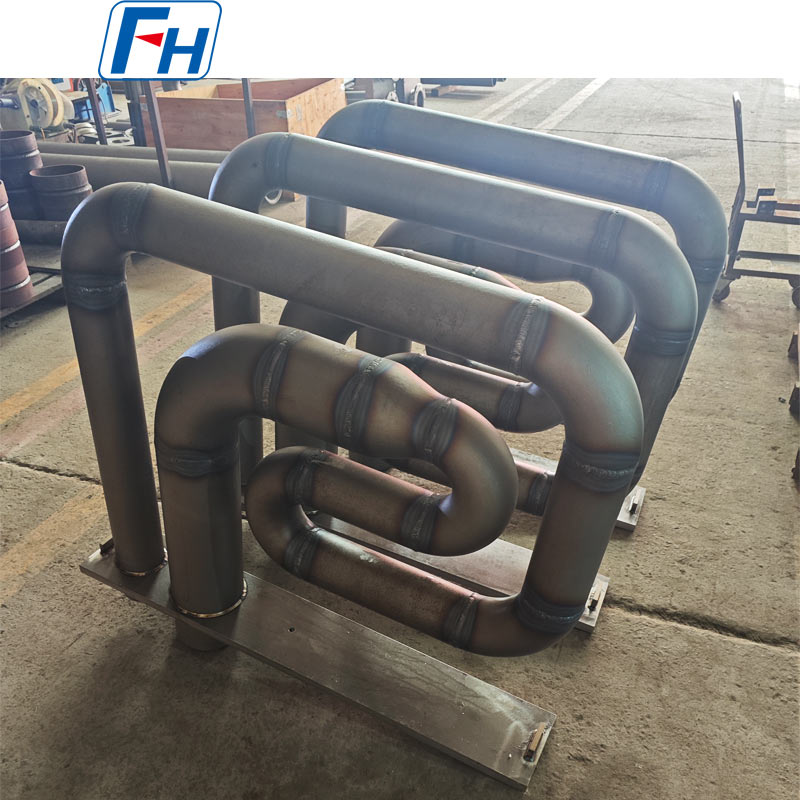

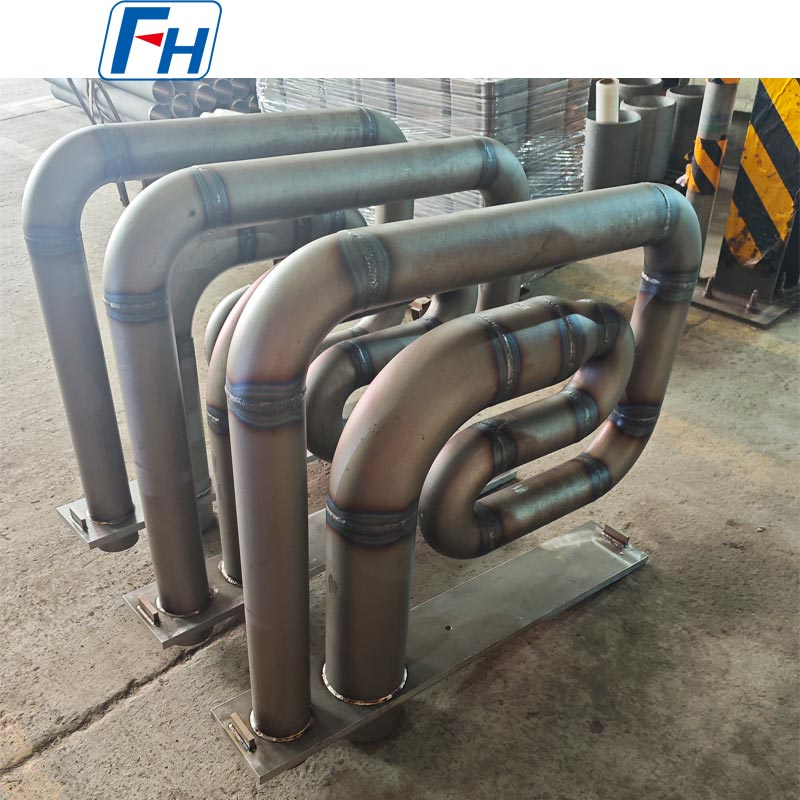

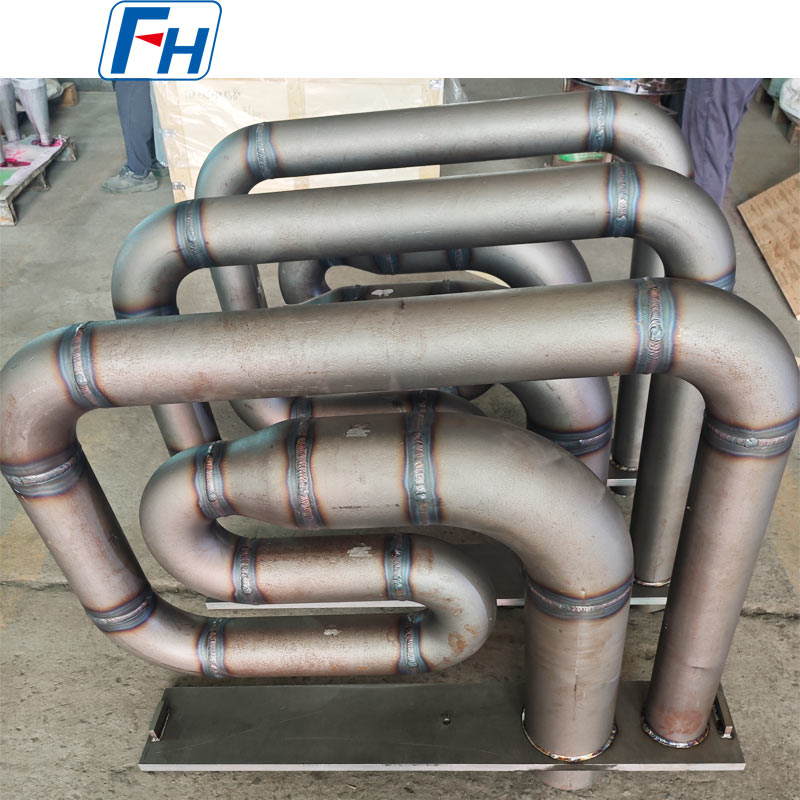

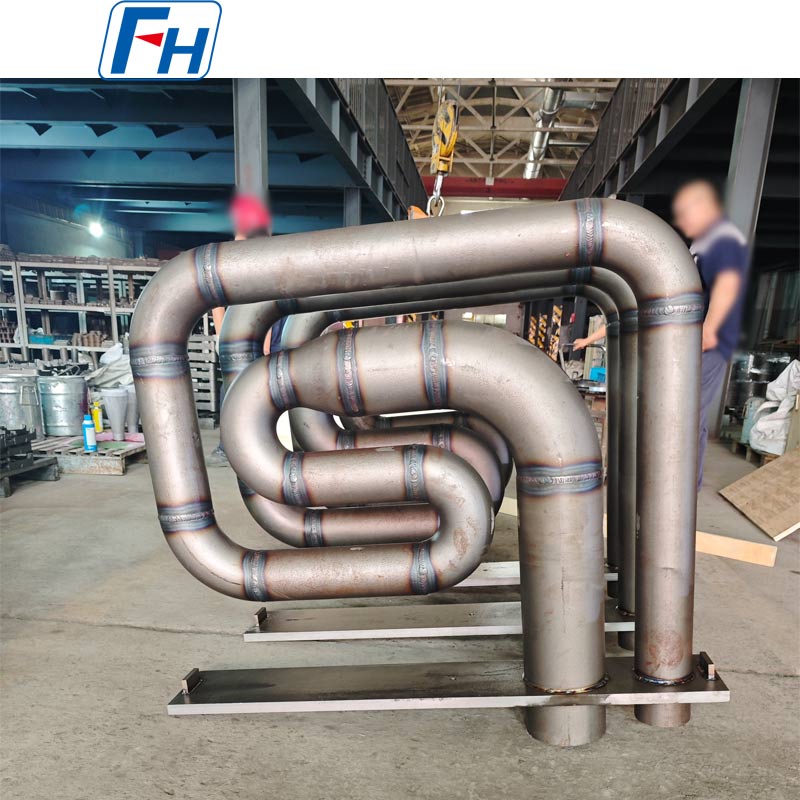

Foto Tulen Tiub Berseri Bengkok Khas FH®


Soalan Lazim
S1: Untuk apa tiub pancaran serpentin digunakan?
J: Ia digunakan untuk mengagihkan haba secara sama rata dalam relau industri menggunakan struktur berbilang laluan dan bukannya laluan pemanasan lurus.

S2: Adakah SS400 Q235 sesuai untuk relau suhu tinggi?
J: Ia sesuai untuk aplikasi suhu sederhana dan rendah, tidak disyorkan untuk persekitaran pengoksidaan suhu tinggi yang melampau.

S3: Bolehkah FH® menyesuaikan bentuk?
J: Ya, FH® menyediakan reka bentuk OEM penuh berdasarkan lukisan relau atau keperluan susun atur.

S4: Apakah industri yang paling banyak menggunakan produk ini?
J: Pemprosesan logam, pengeluar peralatan rawatan haba, dan sistem relau industri am.

Produk Berkaitan
TENTANG KAMI
Kualiti ialah Daya Saing Teras Kami
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM Pengeluar Tiub Radiant Bengkok Tersuai FH® | Tiub Radiant Berbentuk untuk Relau Perindustrian Suppliers and Pengeluar Tiub Radiant Bengkok Tersuai FH® | Tiub Radiant Berbentuk untuk Relau Perindustrian Factory.
Produk utama kami termasuk lekapan rawatan haba, tiub berseri, penggelek relau, bilah kipas, rel relau, roda dan pelbagai bahagian aloi lain untuk relau. Kami menawarkan bantuan teknikal untuk menyesuaikan atau mengoptimumkan lekapan rawatan haba anda, membantu pelanggan kami menemui penyelesaian kos efektif untuk meningkatkan kecekapan operasi rawatan haba mereka.
Lihat Lagi
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Ditubuhkan pada

  • 0+

    Negara Eksport

  • 0tan

    Kapasiti Pengeluaran Bulanan

  • 0+

    Pekerja

Sijil Kepujian
  • 2015 Pembekal Cemerlang
  • 2016 Pembekal Cemerlang
  • 2017 Pembekal Cemerlang
  • 2018 Pembekal Cemerlang
  • Persatuan Industri Rawatan Haba China
  • Borang Pendaftaran Perdagangan Luar Negeri
  • 1
  • 2
  • 3
Berita
Tiub Sinaran Industry knowledge

Apakah kelebihan utama Tiub Radiant untuk Relau Industri | FH® dalam relau rawatan haba suhu tinggi (800-1200°C)?

1. Suhu tinggi dan rintangan kejutan haba

Menggunakan proses tuangan sentrifugal, Tiub Radiant untuk Relau Industri | FH® mempunyai ketebalan dinding yang seragam (toleransi ketebalan ≤0.2mm), mengekalkan integriti struktur dalam persekitaran operasi 800-1200°C dan

mengurangkan dengan ketara risiko keretakan yang disebabkan oleh tekanan haba.

2. Kecekapan haba yang tinggi

Reka bentuk dinding nipis (sehingga 4.76mm) meningkatkan kawasan sinaran haba dengan ketara, meningkatkan kecekapan pemindahan haba, membolehkan peningkatan suhu relau yang cepat dan penyelenggaraan suhu yang stabil, dan mengurangkan penggunaan tenaga.

3. Sifat mekanikal yang sangat baik

Struktur mikro padat yang dicapai melalui tuangan emparan memberikan tiub dengan kekuatan tegangan dan mampatan yang sangat baik, membolehkannya menahan kitaran suhu tinggi jangka panjang tanpa ubah bentuk.

4. Kebolehubahsuaian

Bergantung pada jenis relau (relau pengkarbonan, relau berterusan, relau industri), ketebalan dinding, bahan (keluli aloi, keluli tahan karat tahan karat), dan diameter tiub boleh dilaraskan secara fleksibel untuk memenuhi pelanggan tertentu

keperluan proses. Kata kunci: Tiub Radiant untuk Relau Industri | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Apakah simptom biasa kegagalan tiub sinaran (retak, kebocoran, penurunan kecekapan haba) dan langkah penyelesaian masalah pantas?

1. Retak

Gejala: Keretakan kecil atau keretakan yang jelas kelihatan pada dinding tiub, disertai dengan suhu tempatan yang luar biasa tinggi.

Penyelesaian masalah: Gunakan pemeriksaan zarah magnetik atau ujian ultrasonik untuk mengesan keretakan; periksa tekanan air penyejuk seragam dan hilangkan tekanan haba yang disebabkan oleh terlalu panas setempat.

2. Kebocoran

Gejala: Kebocoran medium (seperti minyak pemanasan atau nitrogen) dalam tiub, mengakibatkan kesan minyak atau bunyi kebocoran gas.

Penyelesaian masalah: Mula-mula, lakukan ujian tekanan air (semua produk kami menjalani ujian ini sebelum penghantaran) untuk mengesahkan sebarang kebocoran; kemudian gunakan ujian penembus helium untuk mengesan kebocoran kecil.

3. Kecekapan Terma Menurun

Simptom: Masa pemanasan relau yang berpanjangan, peningkatan penggunaan tenaga, dan suhu permukaan tidak sekata. Penyelesaian masalah: Periksa dinding tiub untuk penskalaan yang disebabkan oleh kakisan atau mendapan, yang boleh menghalang pancaran

permukaan. Gunakan pengimejan terma inframerah untuk mengesan kawasan suhu tidak normal dengan cepat. Buka bahagian dalam tiub untuk pemeriksaan dan pembersihan atau penggantian jika perlu.

4. Proses Penyelesaian Masalah Pantas

Langkah 1: Periksa bahagian luar secara visual dan perhatikan sebarang kelainan.

Langkah 2: Lakukan ujian tekanan air atau udara untuk mengesahkan kebocoran.

Langkah 3: Gunakan NDT (zarah magnetik atau ultrasonik) untuk mengesan keretakan atau kecacatan.

Langkah 4: Gunakan pengimej haba inframerah atau penderia suhu untuk menilai taburan haba dan menentukan sama ada terdapat sebarang isu kecekapan terma.

Melalui penyelesaian masalah sistematik ini, masalah boleh dikesan dan pembaikan atau penggantian dilaksanakan secepat mungkin, meminimumkan kerugian masa henti.

Apakah model dan spesifikasi biasa Tiub Radiant untuk Relau Industri | FH® ditawarkan oleh Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Diameter tiub berkisar antara 50mm hingga 1000mm.

Sesuai untuk rangkaian lengkap peralatan rawatan haba, daripada relau makmal kecil kepada relau industri yang besar.

Tersedia dalam panjang sehingga 5.5m.

Reka bentuk tiub panjang memudahkan pemasangan sekali, mengurangkan penyambungan di tapak, dan meningkatkan pengedap dan kebolehpercayaan keseluruhan.

Julat ketebalan dinding: 4.76mm – 30mm (boleh disesuaikan atas permintaan).

Produk dinding nipis menawarkan kecekapan sinaran haba yang lebih tinggi, manakala produk dinding tebal memberikan sokongan mekanikal yang lebih kuat.

Bahan

Keluli aloi suhu tinggi (seperti 1.2367 dan 1.2369)

Keluli tahan karat (304 dan 316L)

Aloi tahan kakisan khas (untuk industri kimia dan petroleum)

Pilihan Penyesuaian

Keratan rentas tiub berbentuk U, berbentuk W dan bulat tersedia.

Rawatan permukaan termasuk letupan pasir, penggilap dan salutan (seramik suhu tinggi).

Perkhidmatan Pemeriksaan: Ujian hidrostatik pra-penghantaran, pemeriksaan zarah magnetik dan ujian ultrasonik tersedia untuk memenuhi keperluan kualiti pelanggan yang pelbagai.
